Вопрос:
Сечения IFC из моего импортированного файла IFC преобразованы неправильно.
Ответ:
В принципе, элементы IFC можно выбирать графически. Если вы откроете контекстное меню (щёлкнув правой кнопкой мыши), вы сможете решить для каждого элемента, хотите ли вы преобразовать его в стержень, поверхность или тело.
► Изображение | Преобразовать элементы IFC https://www.dlubal.com/de/img/037164
Для преобразования элементов IFC в элементы Dlubal (например, сечения Dlubal) должна быть доступна необходимая информация. Для этого необходимо проверить следующие аспекты.
1. Присвоение имён Dlubal в таблице преобразований
С помощью строки меню CAD-BIM вы можете вызвать информацию о соответствующих объектах IFC через таблицы преобразования. Информация, импортированная из файла IFC, отображается в первом столбце таблицы. Успешно считанные сечения четко присваиваются объектам IFC. Для преобразования необходимо соответствующим образом придать названия Dlubal в таблице. Их можно легко выбрать из базы данных материалов и сечений.
► Изображение | Присвоение в таблице преобразования https://www.dlubal.com/de/img/037103
2. Невозможно прочитать названия сечений из файла IFC

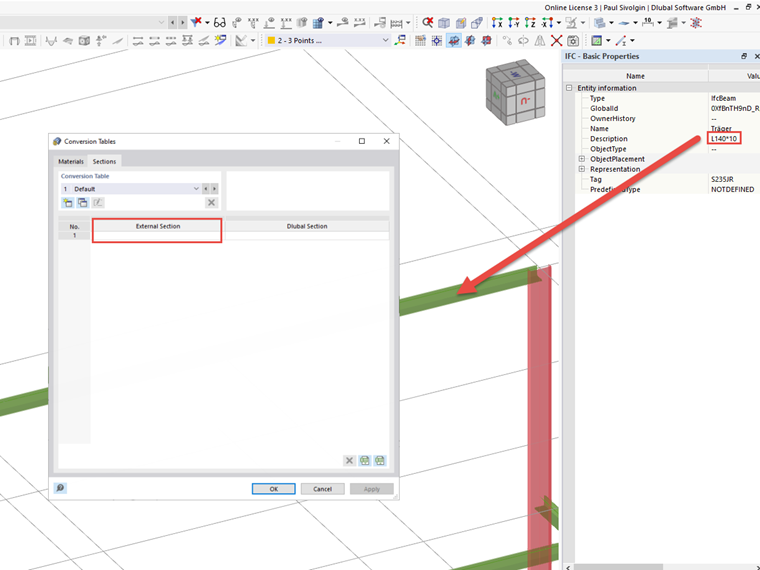

У некоторых импортированных файлов IFC считанные сечения не отображаются в таблице преобразования. Столбец таблицы внешних сечений пуст. Однако название сечения отображается в свойствах элементов IFC. Это означает, что информация о сечении доступна в файле IFC, но не может быть прочитана программой RFEM.
► Изображение | Сечение не читается https://www.dlubal.com/de/img/037165
В этом случае преобразование по пункту 1 не может быть выполнено. Внешние сечения не могут быть впоследствии добавлены в таблицу преобразования, так как они не приданы элементу IFC. Эти элементы IFC можно сначала преобразовать в стержни, чтобы затем изменить сечение стержня.
