Вопрос:

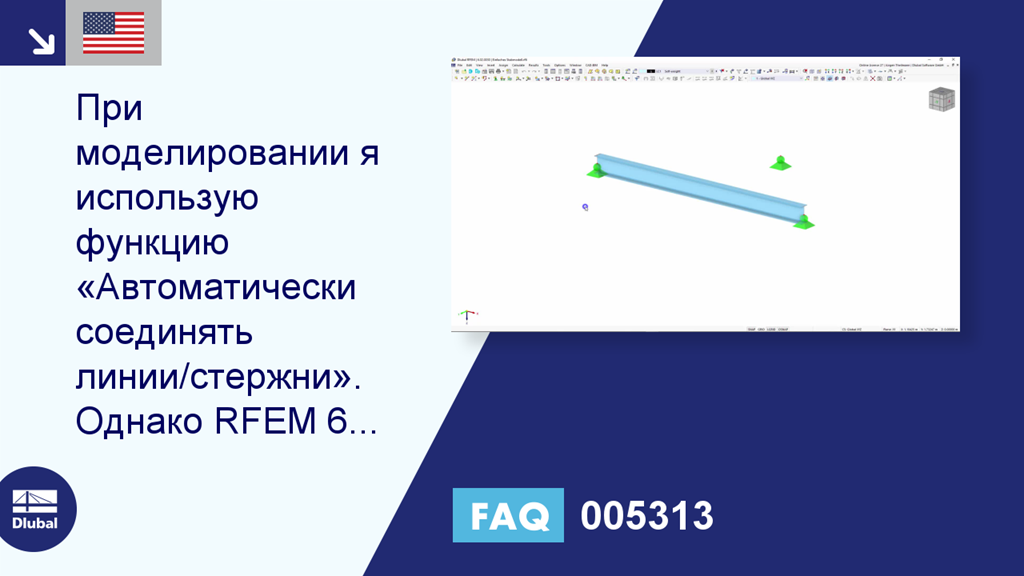

При моделировании я использую функцию «Автоматически соединять линии/стержни». Однако RFEM 6 всегда создает соединительный узел типа «на стержне». Как мне перейти к автоматическому разделению участников?
К сожалению, рабочее окно можно увеличить лишь в нескольких дополнительных модулях, таких как, например, RF-FRAME ‑ JOINT Pro или RF-TOWER.
Активация функции «Соединить линии/стержни автоматически» показана на рисунке 01.
В RFEM 6 и RSTAB 9 программа по умолчанию создает узел типа «на стержне/на линии» на существующей линии или стержне.
Однако, если вы хотите автоматически разделить существующую линию или стержень, вы можете изменить это в параметрах программы. Для этого зайдите в «Параметры» меню «Параметры программы ...». В следующем диалоговом окне можно отключить опцию «Подключить через внутренние узлы», см. Рис. 02.
