Вопрос:

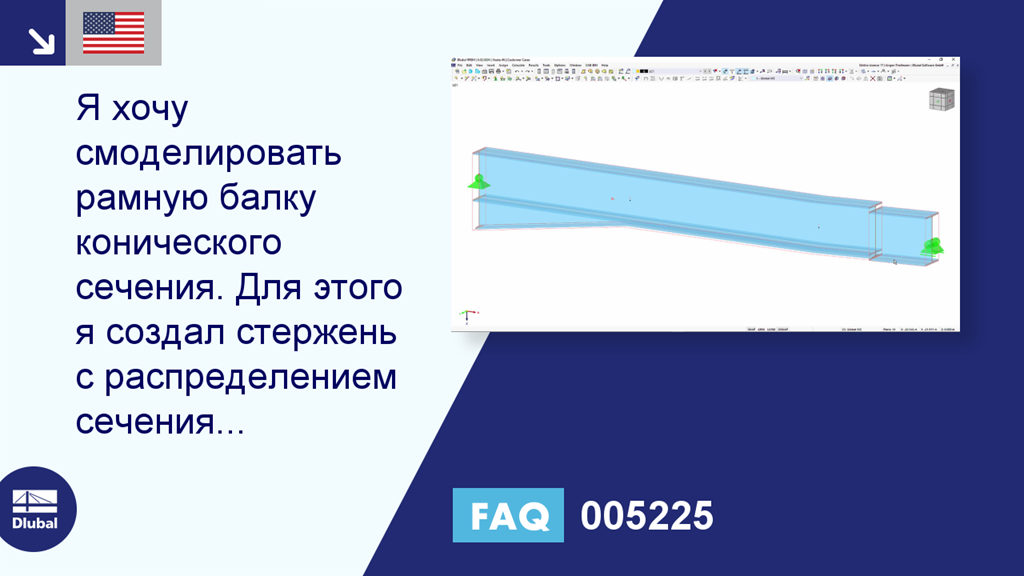

Я хочу смоделировать рамную балку конического сечения. Для этого я создал стержень с распределением сечения «Конический в начале стержня». Однако полученное сечение отображается в рендеринге неправильно. В чем проблема?
Ответ:
Если в начале и на конце конического стержня имеются разные типы сечений с различным количеством точек напряжения, то программа RFEM/RSTAB создаст первую половину стержня с одним сечением, а вторую половину с другим сечением.
Далее нужно также обеспечить, чтобы точки напряжения с одинаковыми номерами всегда находились напротив себя.
Как правило, сечения, определенные в RSECTION 1, нельзя использовать для создания конусов.
На рисунке 01 показан результат соединения сечений с другим количеством точек напряжения.
Это также применимо, если стержень сужается в начале стержня. Точки напряжений используемых сечений должны совпадать по всей длине стержня.
На Рисунке 02 конус в начале стержня указан правильно.
При попытке создать переход сечения к остальной части стержня с помощью другого конуса возникает неправильное определение стержня.
На изображении &} bsp; 03 показан вариант задания сечения. Однако в этом случае присоединенное сечение конуса достигает конца всего стержня.
Если абсолютно необходимо, чтобы остальная часть стержня имела сечение, отличное от сечения конуса в начале стержня, необходимо разделить стержень. Таким образом, можно отобразить конус (с учетом расположения точек напряжения) как стержень с «линейным» распределением сечений и выбрать любое другое сечение для остальной части стержня. Это показано на Рисунке 04.
