FAQ 005170 | Как определить в программе RFEM 6 измельчение сетки КЭ? В RFEM 5 это было ...

Вопрос:
Как определить в программе RFEM 6 измельчение сетки КЭ? В RFEM 5 эта функция была доступна в навигаторе «Данные».

Ответ:
В RFEM 6 уточнения сетки КЭ можно также найти в навигаторе «Данные» в разделах «Типы узлов», «Типы линий», «Типы поверхностей» и «Типы тел».
В зависимости от типа измельчения сетки КЭ можно задать измельчение узловой сетки, измельчение линейной сетки, измельчение сетки поверхности и измельчение сетки твердых тел.

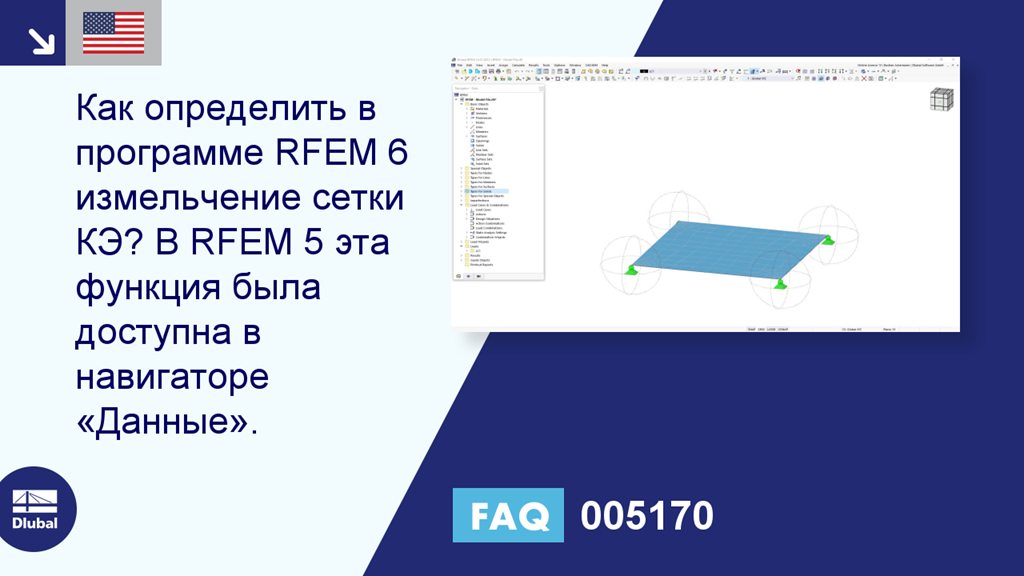

Соответствующие параметры должны быть заданы в соответствующем диалоговом окне (например, «Новое уточнение узловой сетки»), см. Рисунок.

В списке слева можно создать несколько измельчений сетки одновременно. Вы также можете использовать/назначить измельчение сетки в более поздний момент времени.



;
