В дополнительных модулях RF-/TIMBER Pro, RF-/TIMBER AWC и RF-/TIMBER CSA можно учесть результирующую деформацию стержня или блока стержней. В дополнение к местным направлениям y и z, у вас есть опция «R». Это позволяет сравнить общий прогиб балки с предельными значениями, указанными в нормах.

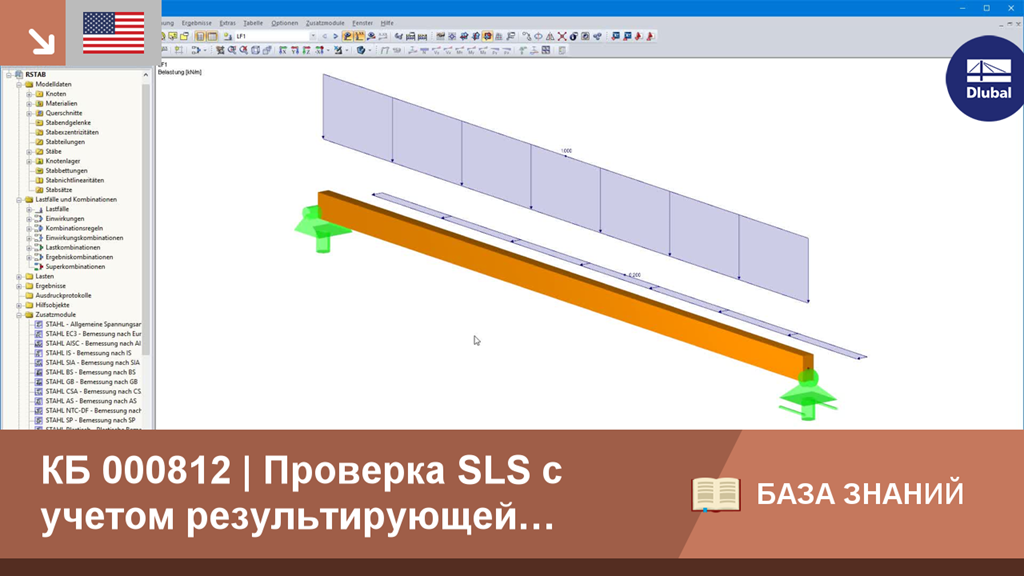

КБ 000812 | Проверка SLS с учетом результирующей деформации
![Результирующая деформация в RSTAB](/ru/webimage/010325/3043709/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Силы по стенам](/ru/webimage/011716/2448188/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Система](/ru/webimage/008744/3689325/8744.png?mw=512&hash=b6bfbae69d1045b65ca4f9bbf2f8a15a67b5fae8)
![Конструкция деревянной панели](/ru/webimage/008914/566447/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Функция 002443 | Контроль состояния трещины для расчета деформации и ширины трещины](/ru/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.
Могут быть активированы следующие настройки:
- Состояние с трещинами, рассчитанное от соответствующей нагрузки
- Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
- Состояние сечения с трещинами - независимо от нагрузки
![Функция 002415 | Улучшенная сегментация для проверки деформации](/ru/webimage/032122/3329118/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
На вкладке 'Расчетные опоры и прогиб' в разделе 'Изменить стержень' можно четко сегментировать стержни с помощью оптимизированных окон ввода. В зависимости от опор, автоматически используются пределы деформаций для консольных или однопролетных балок.
Задав расчетную опору в соответствующем направлении в начале стержня, на конце стержня и в промежуточных узлах, программа автоматически распознает сегменты и длины сегментов, к которым относится допустимая деформация. На основе заданных расчётных опор оно автоматически определит, является ли это балкой или консолью. Придание вручную, как в предыдущих версиях (RFEM 5), больше не требуется.
Функция 'Пользовательские длины' позволяет изменить контрольные длины в таблице. Соответствующая длина сегмента всегда используется по умолчанию. Если исходная длина отличается от длины сегмента (например, в случае криволинейных стержней), ее можно скорректировать.
![Функция 002416 | Представление результатов с помощью плоскости отсечения](/ru/webimage/032133/3329387/ClippingEbene_EN.jpg?mw=512&hash=d3971d5a6846c92d3334b593636f1de8c4d2f199)
Эта функция также способствует наглядному изображению результатов. Плоскости отсечения - это секущие плоскости, которые можно произвольно размещать в модели. Зона перед или за плоскостью будет скрыта на изображении. Таким образом, можно четко и просто показать результаты, например, в пересечении или в твердом теле.
![Функция 002423 | Представление результатов в телах](/ru/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
