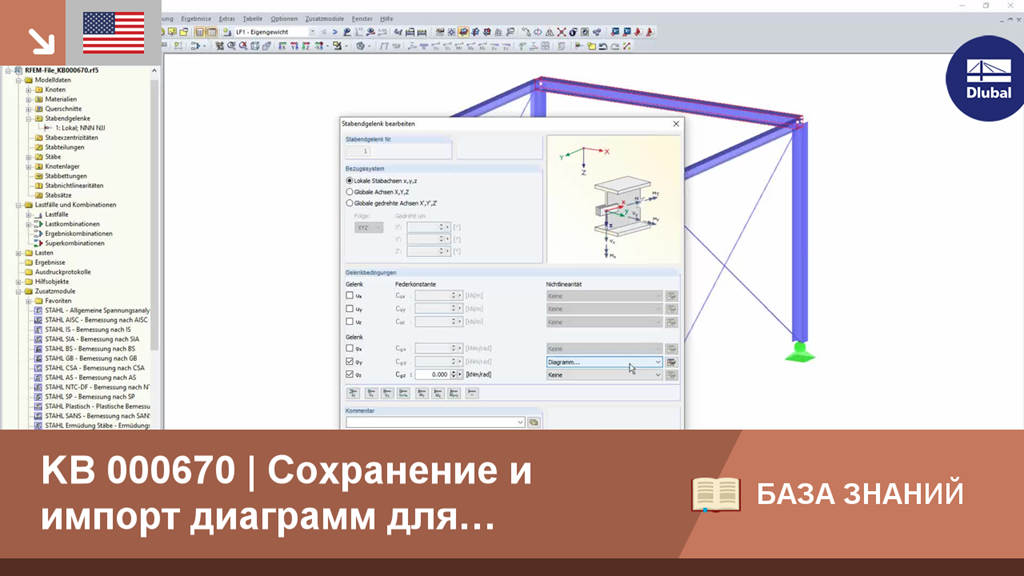

В программах RFEM 5 и RSTAB 8 можно назначать нелинейности даже шарнирам на концах стержней. Кроме нелинейностей типа «Фиксировано при» и «Частичная работа» можно в программе выбрать также возможность «Диаграмма». Однако при выборе опции «Диаграмма» необходимо для правильной работы шарниров на концах стержня указать и соответствующие настройки. У отдельных точек так, например, необходимо задать значения абсцисс и ординат (деформации или повороты и соответствующие внутренние силы), определяющих шарнир.
