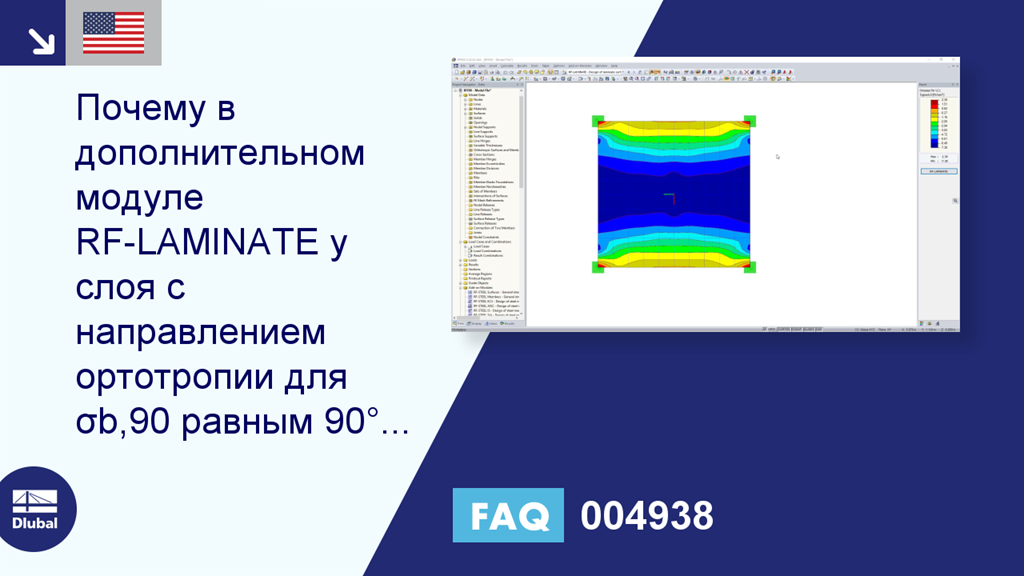

[EN] FAQ 004938 | Почему для слоя с ортотропией не отображаются напряжения ориентации 90 ° ...

Вопрос:
Почему напряжения ориентации 90 ° не отображаются для слоя с направлением ортотропии 90 ° для σ-b, 90 в модуле RF-LAMINATE?

Ответ:
Индексы напряжений из RF-LAMINATE, такие как σ-b, 90, относятся не к местной системе координат поверхности из RFEM, а к направлениям ортотропии, заданным в окне «1.2 Свойства материала» в RF-LAMINATE, см. Рисунок 01.

Направления ортотропии можно отобразить также графически, активировав их в навигаторе «Изобразить» (см. Рисунок 02). Красная стрелка представляет собой «нулевое направление» напряжения, то есть направление напряжения σ-b, 0.

Но цвета стрелок можно при необходимости индивидуально настроить в параметрах изображения (категория «Общие», запись «Система осей»; «Система координат поверхности x,y,z (направления ортотропии)» (см. Рисунок 03).

Таким образом, напряжение σ-b, 0 в этом направлении применяется к каждому направлению ортотропии слоя, заданного в RF-LAMINATE, а σ-b, 90 применяется к напряжению, поперечному к заданным направлениям ортотропии.



;
