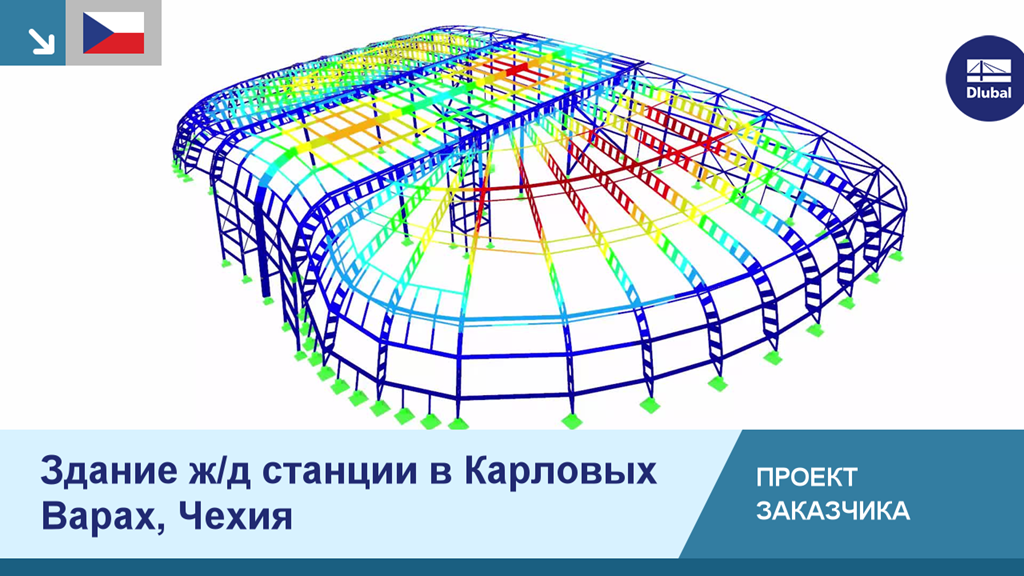

Стальная конструкция станции органической формы состоит из 3-х взаимно связанных частей. Левая и правая части здания образованы с помощью изогнутых ферменных балок Виренделя, которые расходятся от главных ребер Виренделя к железобетонной подконструкции. Эти основные ребра затем поддерживаются рядом колонн с вертикальными связями.
CP 001190 | Здание ж/д станции в Карловых Варах, Чехия
У вас есть какие-нибудь вопросы?
![Активация расчета сварных швов в RF-/STEEL EC3](/ru/webimage/010282/2424268/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/ru/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
В норме EN 1993-1-1 был для расчета на устойчивость представлен общий метод, который можно использовать в плоских системах с любыми граничными условиями и переменной высотой конструкции. Причем расчетные проверки могут быть выполнены одновременно как для нагрузки в основной несущей плоскости, так и для сжатия. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![Возможность переключения расчетного метода в подробностях расчета](/ru/webimage/010344/2424772/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
У стержней и блоков стержней с постоянным сечением можно для расчета на устойчивость использовать метод эквивалентных стержней по норме EN 1993-1-1, 6.3.1-6.3.3. Тем не менее, у конических стержней этот метод использовать обычно нельзя, а если да, то лишь в ограниченной степени. К счастью, дополнительный модуль RF-/STEEL EC3 способен распознать такие случаи и автоматически переключиться на общий метод расчета.
![Линии потери устойчивости при изгибе по норме EN 1993-1-1](/ru/webimage/010469/2987565/1_Knicklinien.png?mw=512&hash=9ad9ab1e9a7ae48f1bdadef46d94aff35c70c44c)
Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.
![Характерная для 002820 | Предельная пластическая деформация для швов](/ru/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
![Компонент "Плита базы"](/ru/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
![Характерная для 002807 | 3D изображение результатов FSM](/ru/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
![Расчёт стальных конструкций | Обзор расчета сейсмических устойчивых систем](/ru/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
