В программах RFEM и RSTAB можно рассчитывать стержни с переменным сечением, которые могут состоять даже из свободно заданных сечений программы SHAPE‑THIN. Для определения внутренних сил и деформаций свойства затем сечения просто интерполируются.

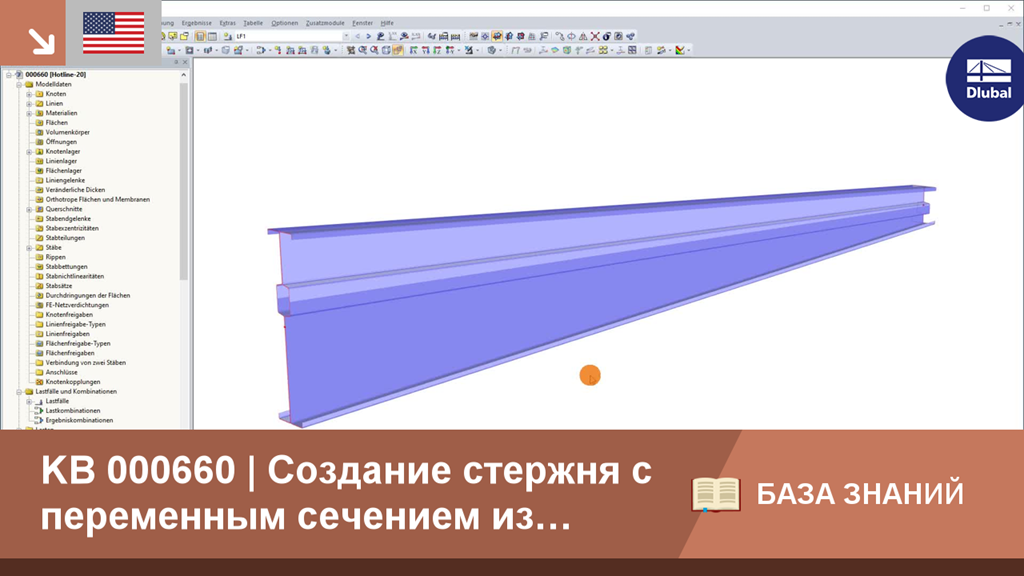

KB 000660 | Создание стержня с переменным сечением из программы SHAPE-THIN
