Вопрос:

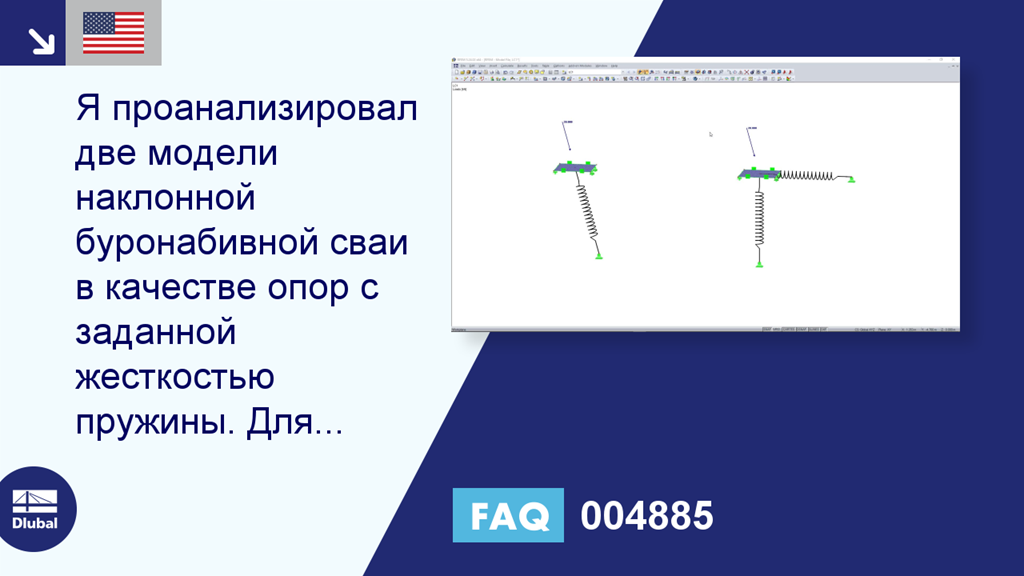

Я проанализировал две модели наклонной буронабивной сваи в качестве опор с заданной жесткостью пружины. Для передачи сил затем используется поверхность, которая может перемещаться горизонтально (глобально). Буронабивная свая в модели A представляет собой опору с наклоном 15° и жесткостью пружины 2 000 кН/м в направлении оси. Буронабивная свая в модели B - это опора с заданной жесткостью пружины, разделенная на соответствующие горизонтальные и вертикальные компоненты. Величина жесткости пружины в обеих моделях одинакова (2000 кН/м). По моему так обе модели являются аналогичными. Почему тогда у них выходят разные результаты деформаций?
Ответ:
В принципе можно сказать, что опора с заданной жесткостью пружины ведет себя как шарнирно-опертая колонна. Чтобы лучше проиллюстрировать ситуацию, используйте вместо опоры с заданной жесткостью пружины, стержень типа «Пружина» (см. Рисунок 01), который оказывает в программе тот же эффект.
В данном случае модель A (Рисунок 02) представляет собой наклонную шарнирно-опертую колонну, которая в идеально случае поглощает лишь нормальные силы.
В модели B (Рисунок 03) затем эта наклонная шарнирно-опертая колонна разделена на две части, вследствие чего возникает асимметричная рама.
И поскольку поверхность обеих моделей может перемещаться по горизонтали (глобально), возникает прогиб, который в случае шарнирной колонны в модели A приводит к более большой деформацию, чем в случае асимметричной стабилизирующей рамы в модели B.
Потому, одинаковые деформации могут в данных моделях возникать только тогда, когда поверхность нагружена перпендикулярно своей плоскости, то есть без бокового прогиба (см. Рисунок 04).
