Рассчитывайте даже самые сложные проекты деревянных конструкций с программами Dlubal Software! С множеством дополнительных модулей можно легко рассчитывать не только стержни, панели или поверхности, но и разные типы соединений по различным национальным приложениям.

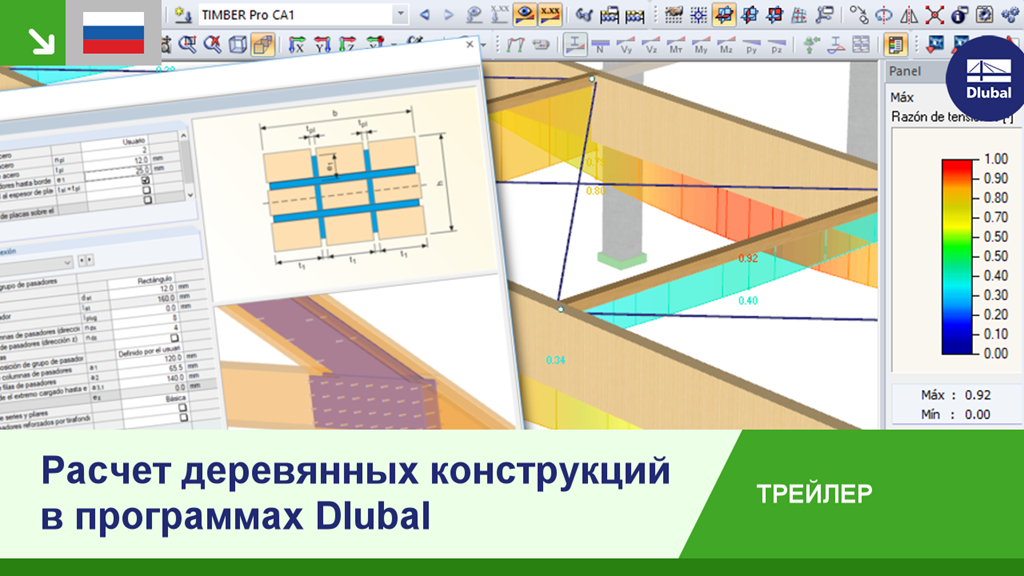

Трейлер: Расчет деревянных конструкций в программах Dlubal
Ссылки
У вас есть какие-нибудь вопросы?
![Силы по стенам](/ru/webimage/011716/2448188/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
В данной статье будет объясняться расчет стен из деревянных панелей на основе созданных горизонтальных нагрузок.
![Однопролетная балка с вильчатым опиранием без промежуточных опор](/ru/webimage/011728/3047345/KB_001647_01.jpg?mw=512&hash=23357a6237b959334005747cf961fa76f0941d6c)
В статье Потеря устойчивости плоской формы изгиба в деревянных конструкциях | Теория объясняются теоретические основы аналитического определения значения критического изгибающего момента Mcrit или критического изгибающего напряжения σcrit при боковом выпучивании изогнутой балки. В следующей статье мы затем с помощью результата из расчета собственных чисел, проверим правильность аналитического решения прямо на практических примерах.
![Gebäude](/ru/webimage/008705/2094551/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
В данной статье показано влияние различных значений жесткости стен из деревянных панелей на весь план здания.
![Kippen eines Einfeldträgers](/ru/webimage/008676/3078283/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Гибкие балки с высоким соотношением h/w, нагруженные изгибом параллельно малой оси, обычно больше склонны к потере устойчивости. Причиной тому является прогиб сжатого пояса.
![Напряжение кручения в точках пересечения ламинированной деревянной плиты в программе RFEM](/ru/webimage/006828/497052/RF-LAMINATE.png?mw=512&hash=f7633cd46a79186ac55ba5a5f450c2a96ad24a85)
В дополнительном модуле RF-LAMINATE программы RFEM можно выполнять расчет касательных напряжений при кручении в суперпозиции значений сечений нетто и брутто. Расчет выполняется отдельно в направлениях x и y. Сначала проверяются нагрузки в точках пересечения панелей из поперечно-клеёной древесины.
![2.1 Соотношение максимальных напряжений по нагрузкам](/ru/webimage/006965/1588502/000385-en-png-png.png?mw=512&hash=e925cd4d07905f8ab3a3257e05bd4172998ffd05)
- Расчет основных напряжений
- Графический и числовой вывод напряжений и соотношений напряжений полностью интегрирован в RFEM
- Гибкость расчета при различных сочетаниях слоев
- Высокая производительность благодаря минимальному количеству необходимых входных данных
- Широкие возможности настройки данных для расчёта
- Местная обобщенная матрица жесткости поверхности в RFEM создается на основе выбранной модели материала и содержащихся в ней слоев. Доступны следующие модели материалов:
- ортотропный
- Изотропный
- Заданный пользователем
- Гибридная (для комбинаций моделей материалов)
- Возможность сохранения часто используемых многослойных конструкций в базе данных
- Определение основных, касательных и эквивалентных напряжений
- В дополнение к основным напряжениям, в качестве результата будут получены требуемые напряжения по норме DIN EN 1995-1-1, а также их взаимодействие.
- Расчет напряжений у конструктивных элементов любой формы
- Эквивалентные напряжения рассчитываются по различным методам:
- Гипотеза энергии формоизменения (фон Мизес)
- Гипотеза касательных напряжений (Треска)
- Гипотеза нормального напряжения (Ранкин)
- Гипотеза главной деформации (Бах)
- Расчет поперечного напряжения сдвига по Миндлину или Кирхгофу или характеристикам, определяемым пользователем
- Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
- Определяемые пользователем характеристики предельного прогиба
- Возможность учета сцепления слоев
- Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
- Выходные данные напряжений для каждого слоя модели
- Спецификации по всем расчетным поверхностям
- Возможность сцепления слоев абсолютно без сдвига
![Дополнительный модуль RF-/JOINTS Timber - Timber to Timber для RFEM/RSTAB | Расчёт прямых деревянных соединений по Еврокоду 5](/ru/webimage/002890/2982582/Truss_(1).png?mw=512&hash=8c5302ae04d7a2024cab77b7f047eafc1f238334)
- Расчет шарнирных соединений
- Двухосный наклон соединенного стержня (например, стропильное соединение домкрата)
- Присоединение любого количества стержней к одному узлу для типа «Только основной стержень»
- Диаметр шурупов 6 мм – 12 мм
- Автоматическая проверка минимального расстояния между шурупами
- Возможность свободного определения расстояния шурупов
- Передача эксцентриситета из программы RFEM/RSTAB
- Перекрестное или параллельное выравнивание шурупов
- Задание до 16 шурупов в ряд
- Графическая визуализация соединений в дополнительном модуле и в программе RFEM/RSTAB
- Выполнение всех необходимых расчетов
![Автономная программа RX-TIMBER Roof | Расчет деревянных кровель](/ru/webimage/002949/3082468/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- Расчет следующих типов кровель:
- Плоская крыша
- Односкатная кровля
- Двухскатная кровля (симметричная / асимметричная)
- Определение любых дополнительных опор и свободный выбор степеней свободы (дополнительно бесплатное задание поступательной и вращательной жесткости пружины опор и шарниров)
- Расположение до пяти стропильных затяжек, включая промежуточную опору для двускатной кровли
- Автоматическое создание ветровых и снеговых нагрузок
- Автоматическое создание необходимых сочетаний для предельного состояния по прочности и пригодности к эксплуатации, а также для расчёта на огнестойкость (дополнительное задание нескольких стержневых и узловых нагрузок)
- Для расчета по норме EC 5 (EN 1995) затем доступны следующие национальные приложения:
-
Германия DIN EN 1995-1-1/NA:2013-08 (Германия)
-
NBN EN 1995-1-1/ANB:2012-07 (Бельгия)
-
BDS EN 1995-1-1/NA:2012-02 (Болгария)
-
DK EN 1995-1-1/NA:2011-12 (Дания)
-
SFS EN 1995-1-1/NA:2007-11 (Финляндия)
-
NF EN 1995-1-1/NA:2010-05 (Франция)
-
I S. EN 1995-1-1/NA:2010-03 (Ирландия)
-
UNI EN 1995-1-1/NA:2010-09 (Италия)
-
NEN EN 1995-1-1/NB:2007-11 (Нидерланды)
-
ÖNORM B 1995-1-1:2015-06 (Австрия)
-
PN EN 1995-1-1/NA:2010-09 (Польша)
-
SS EN 1995-1-1 (Швеция)
-
STN EN 1995-1-1/NA:2008-12 (Словакия)
-
SIST EN 1995-1-1/A101:2006-03 (Словения)
-
CSN EN 1995-1-1:2007-09 (Чехия)
-
BS EN 1995-1-1/NA:2009-10 (Великобритания)
-
CYS EN 1995-1-1/NA:2011-02 (Кипр)
-
- Простой ввод геометрии с помощью наглядной графики
- Ввод консолей с учётом волокон на нижней стороне стропил
- Обширная база данных материалов, которая может быть расширена пользовательскими материалами
- Определение расчетных соотношений, опорных реакций и деформаций
- Цветовые шкалы значений в таблицах результатов
- Прямой экспорт данных в программу MS Excel
- Языки программы: английский, немецкий, чешский, итальянский, испанский, французский, португальский, польский, китайский, голландский и русский
- Протокол результатов, включая все требуемые расчёты, поддающийся проверке. Протокол результатов доступен на многих языках; например, английский, немецкий, французский, итальянский, испанский, русский, чешский, польский, португальский, китайский и голландский.
