В дополнительном модуле RF-PUNCH Pro можно выполнять расчет на продавливание также в углах и концах стен. Основой расчета притом является продавливающая нагрузка, автоматически определяемая по внутренним силам из программы RFEM в соединяемой поверхности. Однако внутренние силы поверхности из расчета RFEM могут быть подвержены влиянию расположения сингулярностей, что может может отрицательно повлиять также на найденную продавливающую нагрузку в углу или конце стены. Целью нашей статьи так является демонстрация возможных вариантов оптимизации, с помощью которых можно максимально ограничить это неблагоприятное воздействие.

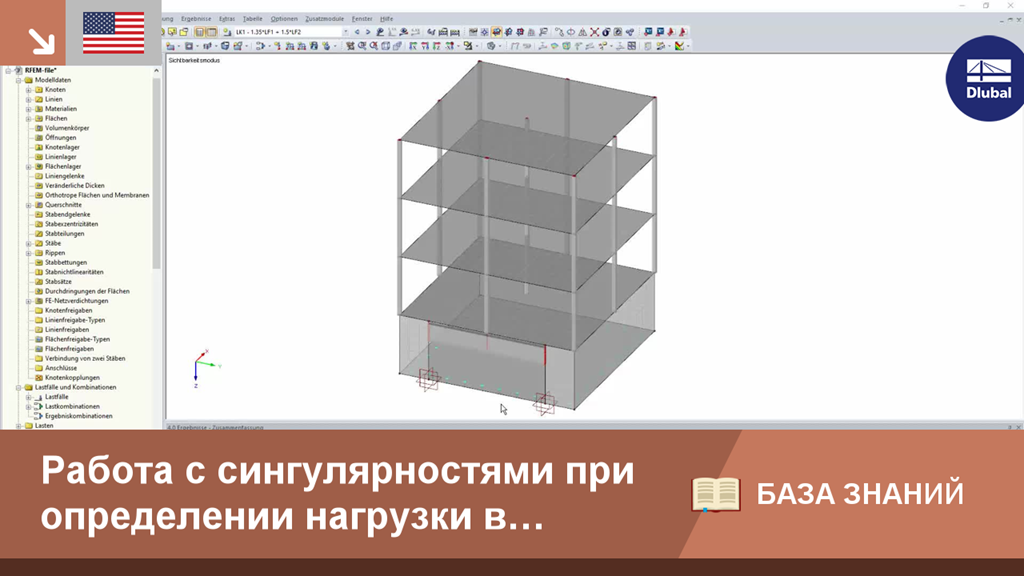

КБ 001640 | Работа с сингулярностями при определении нагрузки в дополнительном модуле RF-PUNCH Pro
