В первой части нашего двухсерийного обучающего видео, мы покажем вам, каким образом нужно перед выполнением расчета стального стержня правильно ввести все требуемые данные. Во второй части вы затем узнаете, как правильно проанализировать полученные результаты и оптимизировать стержни согласно норме AISC.

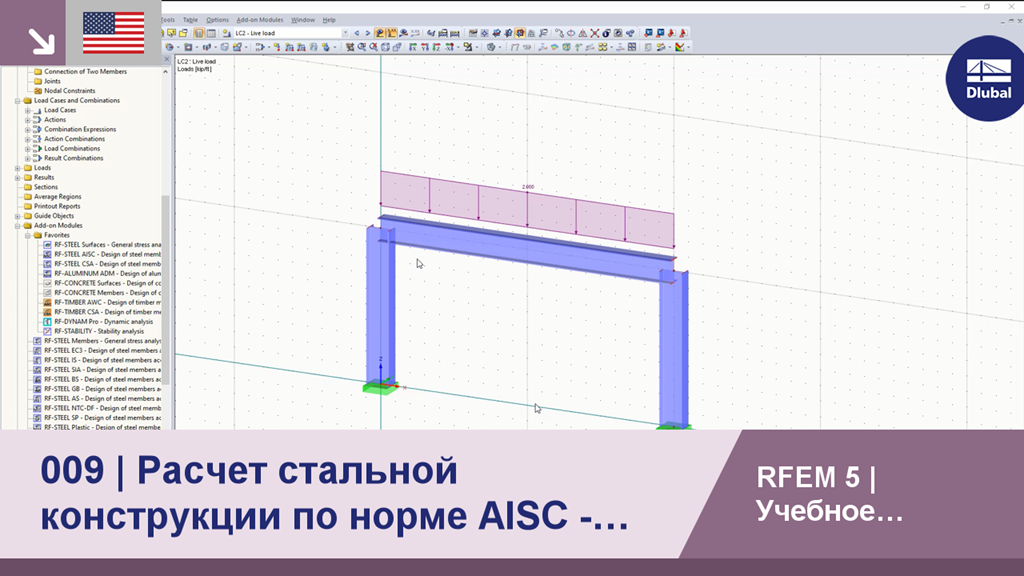

RFEM 5 - Учебное пособие для студентов | 009 Расчет стальной конструкции по норме AISC - Ввод данных
