Вопрос:

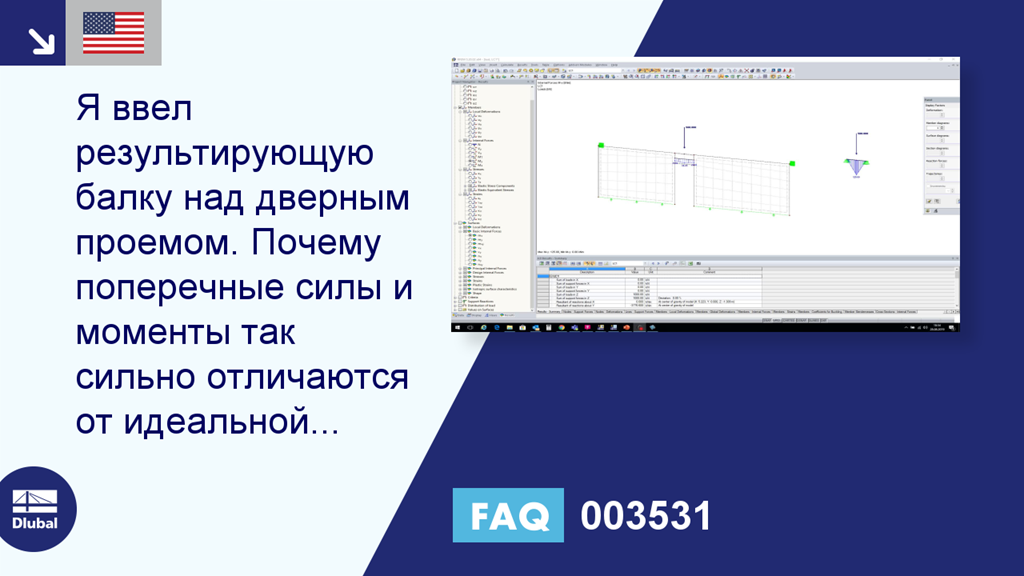

Я ввел результирующую балку над дверным проемом. Почему поперечные силы и моменты так сильно отличаются от идеальной однопролетной балки?
Ответ:
Если результирующая балка определена правильно, то в области перемычки может быть слишком грубая сетка КЭ, что приведет к грубым неточностям в результатах (в данном случае - поперечные силы, см. Рисунок 01).
Рекомендуется создать около десяти конечных элементов над высотой дверного проема. Например, если высота над дверным проемом составляет 0,5 м, целевой ширины сетки КЭ 0,05 м в данной области будет достаточно для достижения желаемых результатов (см. Рисунок 02: поперечные силы).
Настройки выполняются глобально (Меню → Расчет → Настройки сетки КЭ) или с помощью местного измельчения сетки КЭ.
