Вопрос:

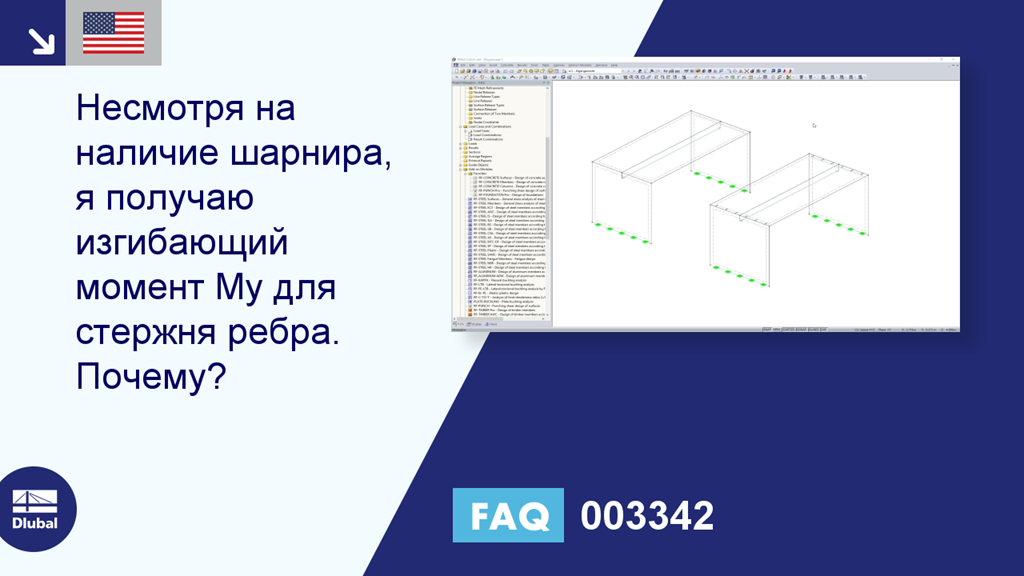

Несмотря на наличие шарнира, я получаю изгибающий момент My для стержня ребра. В чем может быть причина?
Ответ:
Внутренние силы стержня (например, изгибающий момент My) ребра зависят не только от заданных шарниров стержня, но и от внутренних сил на поверхности в плите.
При вводе ребра задайте ширину интегрирования внутренних сил поверхности.
Внутренние силы ребра состоят из внутренних сил стержня с внецентренно соединенным прямоугольным сечением и поверхностных внутренних сил, интегрированных посредством ширины интегрирования.
Это означает, что можно получить изгибающий момент My у стержня с ребром, несмотря на входящие шарниры стержня, потому что изгибающий момент может возникать из интегрированных внутренних сил поверхности.
В навигаторе «Изобразить» можно указать, нужно ли отображать результаты, включая вклад внутренних сил поверхности (настройка по умолчанию).
Или без вклада внутренних сил поверхности.
Чтобы получить в ребре ребра «пересечение нуля» момента My, необходимо в области соединения плиты со стеной вставить линейный шарнир.
