Вопрос:

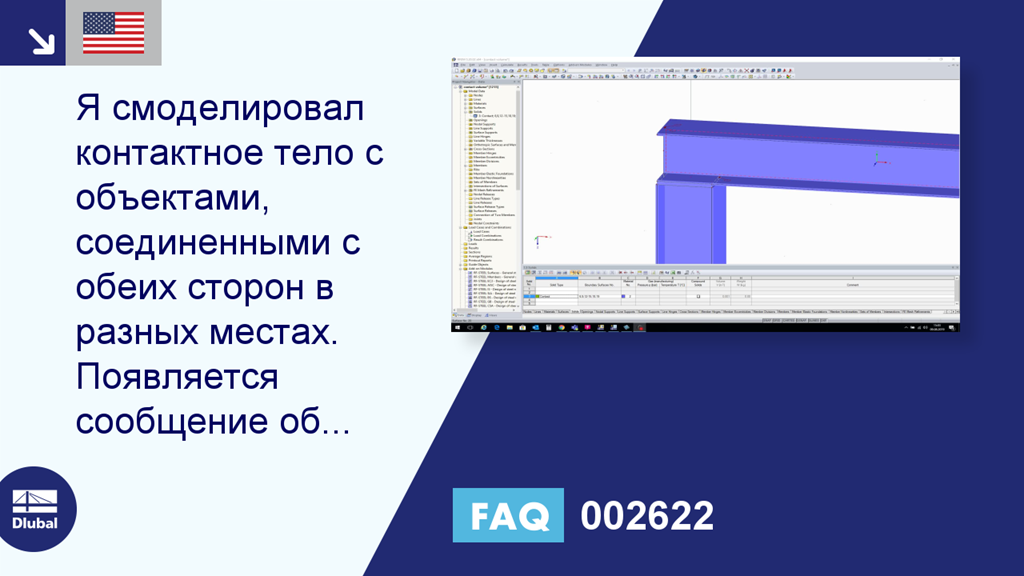

Я смоделировал контактное тело с объектами, соединенными с обеих сторон в разных местах. Появляется сообщение об ошибке: «Ошибка при создании сетки КЭ!»
Ответ:
В данном случае для создания сетки КЭ необходимо выполнить следующие условия:
Обе контактные поверхности должны быть смоделированы параллельно: все узлы, линии и интегрированные объекты должны совпадать, даже если объект на одной из контактных поверхностей не используется.
Чтобы также создать сетку КЭ с учетом возможных неиспользуемых объектов, активируйте в настройках сетки КЭ опцию «Интегрировать неиспользованные объекты в поверхности» (см. Рисунок 02).
