Progettazione delle aste in acciaio secondo la normativa russa SP 16.13330.2017
Totale voci: 3
RF-/STEEL SP | Caratteristiche
- Verifica di forze interne a trazione, compressione, flessione, taglio e combinate
- Analisi di stabilità per instabilità flessionale e flesso-torsionale
- Determinazione automatica dei coefficienti di stabilità secondo gli Appendici E, F e G
- Applicazione opzionale di vincoli laterali discreti alle travi
- Controllo automatico della snellezza delle parti della sezione trasversale sotto compressione
- Analisi degli spostamenti generalizzati (esercizio)
- ottimizzazione della sezione trasversale
- Ampia gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a U, sezioni cave rettangolari, angolari, sezioni a T. Sezioni saldate: A forma di I (simmetrica e asimmetrica attorno all'asse maggiore), sezioni a canale (simmetriche attorno all'asse maggiore), sezioni cave rettangolari (simmetriche e asimmetriche attorno all'asse maggiore), angolari, tubi tondi e barre tonde
- Ampia libreria di sezioni trasversali, come ad esempio sezioni ad I, ad U, sezioni cave rettangolari, sezioni quadrate, angolari con lati uguali e disuguali, barre piatte e tonde
- Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
- Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali, posizione x o per caso di carico, combinazione di carico e di risultati
- Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
- Elenco delle parti con specifiche del peso e dei solidi
- Integrazione continua con RFEM/RSTAB
Lavorare con RF-/STEEL SP
È necessario inserire i dati del materiale, del carico e della combinazione in RFEM/RSTAB in conformità con il concetto di progetto specificato dalla norma SP 16.13330.2011. La libreria dei materiali di RFEM/RSTAB contiene già i materiali pertinenti.
In RF-/STEEL SP, è necessario selezionare prima le aste e i set di aste da progettare, e successivamente i casi di carico, le combinazioni di carico e di risultati.

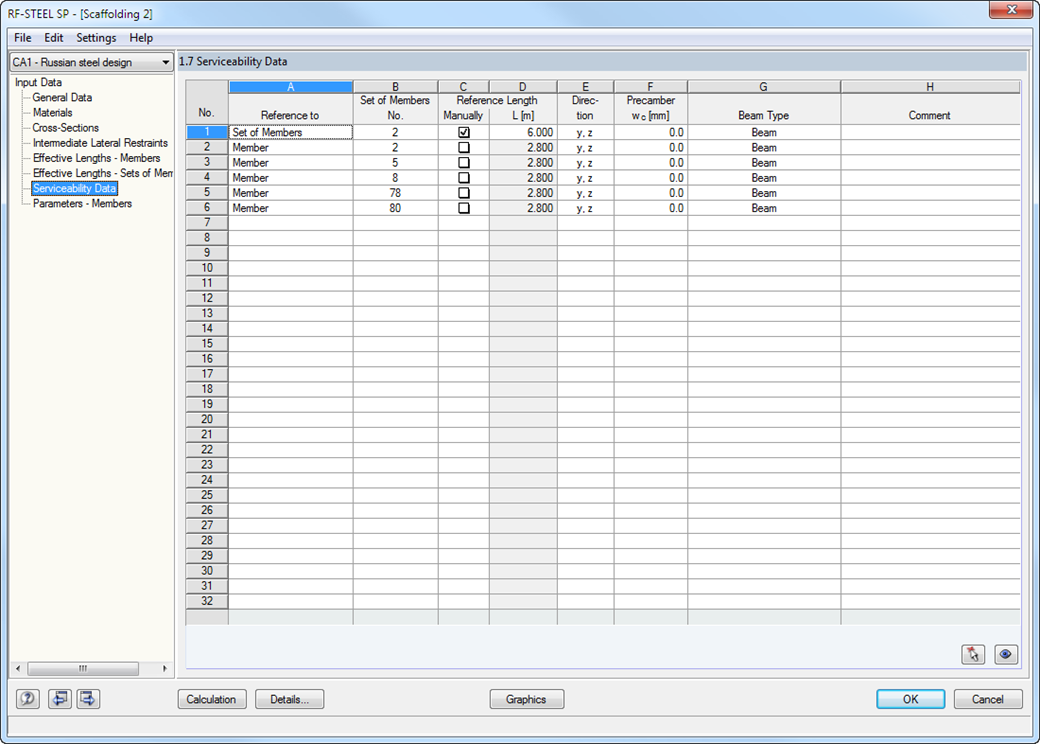

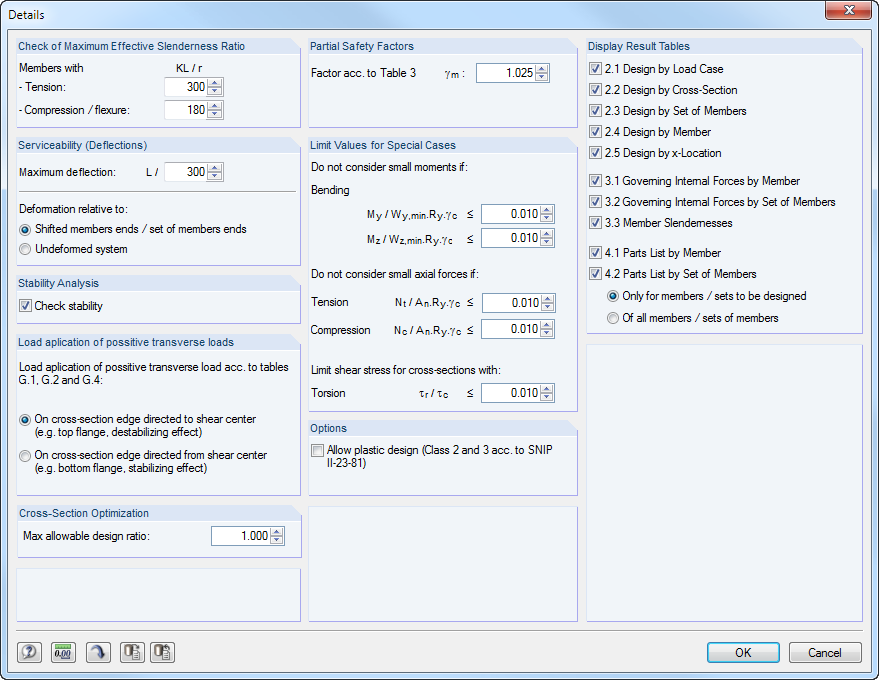

Negli step successivi, è possibile modificare le impostazioni predefinite per i vincoli esterni laterali intermedi e le lunghezze libere di inflessione.
RF-/STEEL SP | Risultati

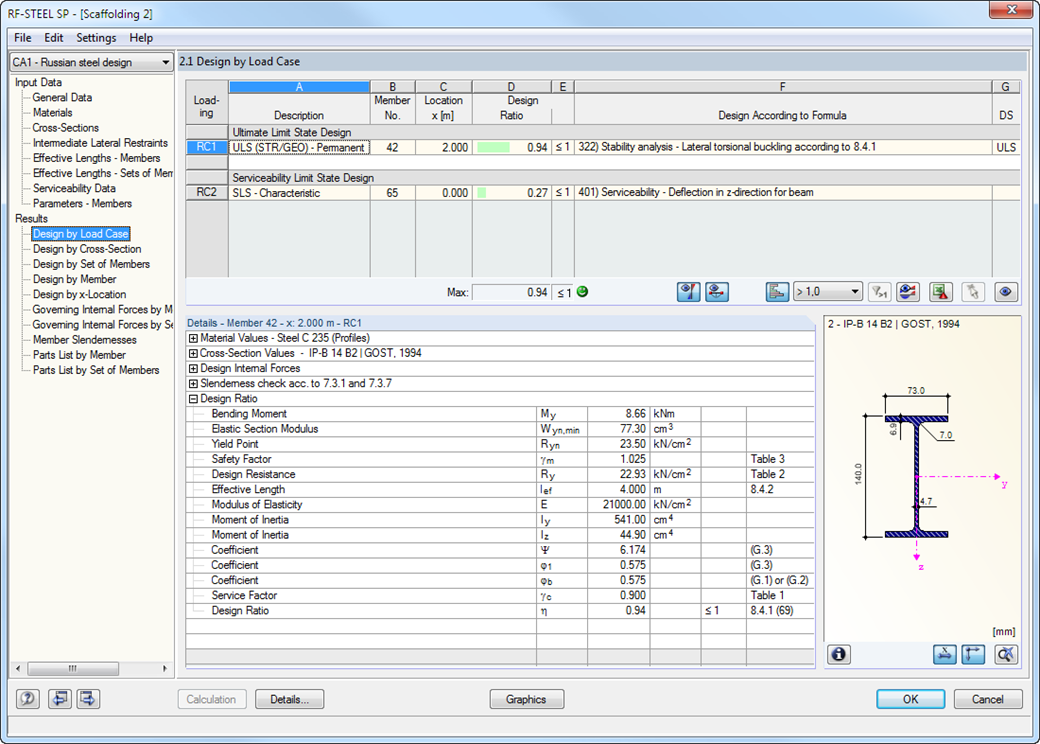

La prima finestra dei risultati mostra il massimo rapporto di progetto e l'analisi corrispondente per ogni caso, gruppo o combinazione di carico calcolata.
Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Tutti i risultati intermedi lungo le aste possono essere visualizzati in qualsiasi posizione. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Webshop
Configura il tuo pacchetto di programmi personalizzato e scopri tutti i prezzi online!
Calcola il tuo prezzo
Importo totale 1.930,00 USD
Il prezzo è valido per Stati Uniti.
Norme integrate per la verifica di strutture in acciaio
Norme per la verifica di strutture in acciaio
EN 1993-1-1:2005 + AC:2009 (Eurocodice 3)
EN 1993-1-3:2010 (Eurocodice 3a | profilati piegati a freddo)
SIA 263 | 2013-01 (norma svizzera)
BS 5950 | 2001-05 (norma britannica)
AISC 360-22 (norma USA)
AISC 360-16 (norma USA)
AISC 360-10 (norma USA)
AISC 341-22 (norma USA | terremoto)
AISC 341-16 (norma USA | terremoto)
AISI S100-16 (norma USA | profilati piegati a freddo)
IS 800 | 2007-12 (norma indiana)
GB 50017 | 2017-12 (norma cinese)
GB 50018 | 2002-09 (norma cinese | profilati piegati a freddo)
GB 51022 - 2015 (normativa cinese)
CSA S16-19 (norma canadese)
CSA S16-14 (normativa canadese)
CSA S136-16 (R2021) (norma canadese | profilati piegati a freddo)
AS 4100 | 2020-08 (norma australiana)
SP 16.13330 | 2017-02 + Rev. 1 | 2019, Rev. 2 | 2020 (norma russa)
NBR 8800 | 2008-08 (norma brasiliana)
SANS 10162-1 | 2011-05 (Normativa sudafricana)
Appendice per EN 1993-1-1
DIN EN 1993-1-1/NA:2016-04 (Germania)
ÖNORM EN 1993-1-1/NA:2015-12 (Austria)
SN EN 1993-1-1/NA:2016-07 (Svizzera)
BDS EN 1993-1-1/NA:2015-10 (Bulgaria)
BS EN 1993-1-1/NA:2016-07 (Regno Unito)
CEN EN 1993-1-1/2015-06 (Unione Europea)
CYS EN 1993-1-1/NA:2015-07 (Cipro)
CSN EN 1993-1-1/NA:2016-06 (Repubblica Ceca)
DS EN 1993-1-1/NA:2015-07 (Danimarca)
ELOT EN 1993-1-1/NA:2017-01 (Grecia)
SVE EN 1993-1-1/NA:2015-08 (Estonia)
HRN EN 1993-1-1/NA:2016-03 (Croazia)
IS I. 1993-1-1/NA:2016-03 (Irland)
ILNAS EN 1993-1-1/NA:2015-06 (Lussemburgo)
IST EN 1993-1-1/NA:2015-11 (Islanda)
LST EN 1993-1-1/NA:2017-01 (Lituania)
LVS EN 1993-1-1/NA:2015-10 (Lettonia)
MS EN 1993-1-1/NA:2010-01 (Malesia)
MSZ EN 1993-1-1/NA:2015-11 (Ungheria)
NBN EN 1993-1-1/NA:2015-07 (Belgio)
NEN EN 1993-1-1/NA:2016-12 (Paesi Bassi)
NF EN 1993-1-1/NA:2016-02 (Francia)
NP EN 1993-1-1/NA:2009-03 (Portogallo)
NS EN 1993-1-1/NA:2015-09 (Norvegia)
PN EN 1993-1-1/NA:2015-08 (Polonia)
SFS EN 1993-1-1/NA:2015-08 (Finlandia)
SIST EN 1993-1-1/NA:2016-09 (Slovenia)
RS EN 1993-1-1/NA:2016-04 (Romania)
SRPS EN 1993/NA:2021-02 (Serbia)
SS EN 1993-1-1/NA:2019-05 (Singapore)
SS EN 1993-1-1/NA:2015-06 (Svezia)
STN EN 1993-1-1/NA:2015-10 (Slovacchia)
TKP EN 1993-1-1/NA:2015-04 (Bielorussia)
UNE EN 1993-1-1/NA:2016-02 (Spagna)
UNI EN 1993-1-1/NA:2015-08 (Italia)
