modulo aggiuntivo RFEM 5
RF-ALUMINUM ADM

• Progettazione di aste e set di aste per trazione, compressione, flessione, taglio, torsione e forze interne combinate
• Analisi di stabilità dell'instabilità e dell'instabilità flesso-torsionale
• Determinazione automatica del raggio di inerzia efficace tramite uno speciale software FEA integrato (analisi degli autovalori) per le condizioni generali di carico e di vincolo esterno
• Calcolo analitico alternativo del raggio efficace di inerzia per situazioni standard
• Applicazione opzionale di vincoli laterali discreti alle travi
• Definizione dei vincoli esterni dei nodi per set di aste
• Progetto allo stato limite di esercizio (inflessione)
• ottimizzazione della sezione trasversale
• Una vasta gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a U, sezioni a T, angolari, sezioni cave rettangolari e circolari, barre tonde e molte altre.
• Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
• Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali e posizione x, o per caso di carico, combinazione di carico e di risultati
• Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
• Unità imperiali e metriche

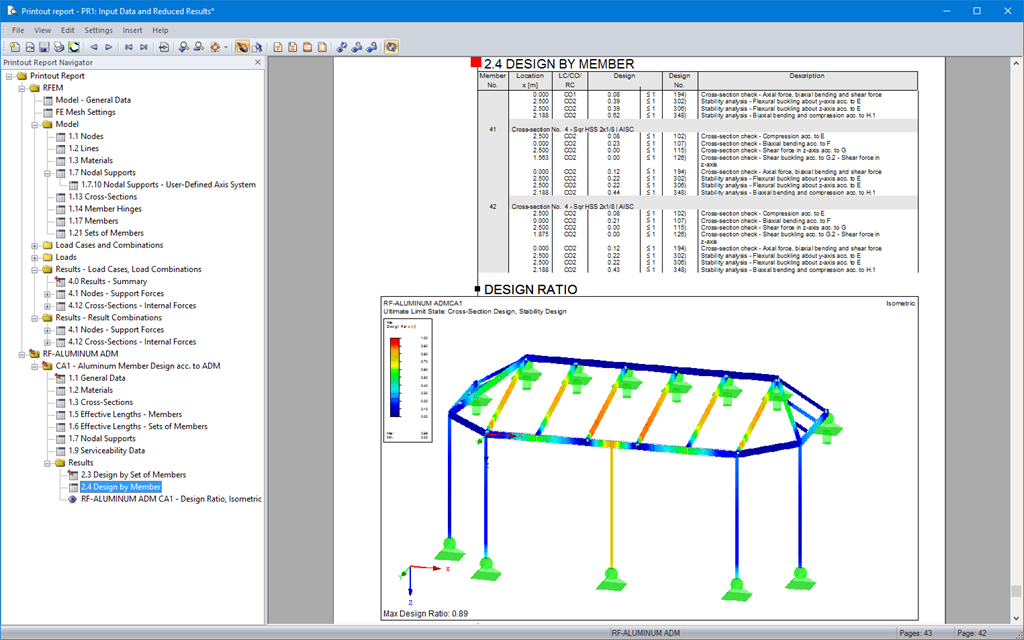

La prima finestra dei risultati mostra i rapporti massimi di progettazione con il corrispondente progetto per ogni caso, o combinazione di carico esaminata.

Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Inoltre, è possibile visualizzare tutti i risultati intermedi in ogni punto delle aste. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.

I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB.
