RSTAB 8 | Struttura TORRE: | Generazione di strutture a torre 3D geometricamente complesse come tralicci e antenne radio

Modulo aggiuntivo per RSTAB 8

Come posso aiutarti?

Hai domande sui prodotti Dlubal o hai bisogno di assistenza nella scelta del giusto per il tuo progetto?

Sono qui per aiutarti. Puoi contattarmi facilmente attraverso le opzioni di contatto fornite di seguito.

Non vedo l'ora di sentirti!

Dott. Ing. Fabio Borriello

CEO di Dlubal Software Srl e Support/Sales Manager

+39 051 9525 443

[email protected] Fai una domanda

Prezzi

Modulo aggiuntivo RSTAB 8 TOWER Structure

Il modulo aggiuntivo TOWER Structure facilita in modo innovativo il tuo lavoro durante la generazione di strutture a torre 3D geometricamente complesse. Gittermaste oder Mobilfunkmaste können Sie komfortabel anhand von Parametern erzeugen.

Inoltre, è possibile modificare i modelli RSTAB esistenti con TOWER Structure.

| Generazione di strutture a torre 3D geometricamente complesse come tralicci e antenne radio

Totale voci: 4

Modulo aggiuntivo RF-/TOWER Structure per RFEM/RSTAB | Generazione di strutture a traliccio

Caratteristiche

Generazione di tipi di tralicci triangolari o quadrangolari
Accesso alle vaste librerie di materiali e sezioni trasversali di RFEM/RSTAB
Input geometrico facilitato dall'utilizzo di segmenti di traliccio
Database per controventi verticali, orizzontali ed interni
Esportazione dei dati del modello generato in RFEM/RSTAB

Benutzerdefinierte Ausfachung bearbeiten

Input

Innanzitutto, è necessario selezionare un tipo di torre e i relativi materiali e sezioni trasversali. Le pendenze possono essere definite o attraverso le larghezze o modificando la geometria. Inseriti i pali, è possibile definire vari irrigidimenti per il pilone a traliccio.

Dopo aver inserito le gambe della torre, è possibile specificare vari irrigidimenti della torre a traliccio. RF-TOWER Structures offre specificazioni particolareggiate per travi orizzontali di rinforzo e controventi interni e verticali del traliccio con lati diseguali. Una vasta libreria con vari tipi di controventi facilita l'input.

Ogni tabella di input mostra un grafico interattivo che aiuta l'utente nell'inserimento dei dati del modello.

Generazione

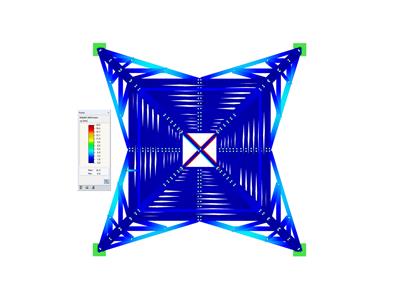

Dopo aver generato il modello della torre a traliccio, i dati generati vengono visualizzati in tabelle disposte in modo chiaro. L'output include tutte le specifiche per i vincoli interni delle aste e le lunghezze libere d'inflessione.

Per controllare i dati graficamente, la funzione Visualizzatore fornisce una visualizzazione a schermo intero, che è disponibile anche nelle finestre di input.

Esportazione dei dati

Con RF-/TOWER Structure è possibile trasferire con un solo clic del mouse i dati del modello del pilone a traliccio generato in RFEM/RSTAB .

I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione del programma di output possono essere selezionati specificamente per i singoli progetti.

Webshop

Configura il tuo pacchetto di programmi personalizzato e scopri tutti i prezzi online!

Vai al webshop

Calcola il tuo prezzo

Prodotto

Tipo di acquisto

Quantità

1.750,00 USD

Contratto di servizio

+0,00 USD

Importo totale 1.750,00 USD

Il prezzo è valido per Stati Uniti.
