modulo aggiuntivo RSTAB 8 DYNAM Pro - Natural Vibrations

Il modulo aggiuntivo DYNAM Pro - Natural Vibrations consente di analizzare rapidamente e comodamente le frequenze naturali e le forme modali di modelli di aste, superfici e solidi.

Alle benötigten Eingabewerte können Sie direkt aus RSTAB importieren. Sono disponibili potenti risolutori di autovalori (ad esempio Lanczos, iterazione subspaziale, ecc.) Per determinare fino a 9.999 autovalori.

Analisi delle vibrazioni naturali

Totale voci: 4

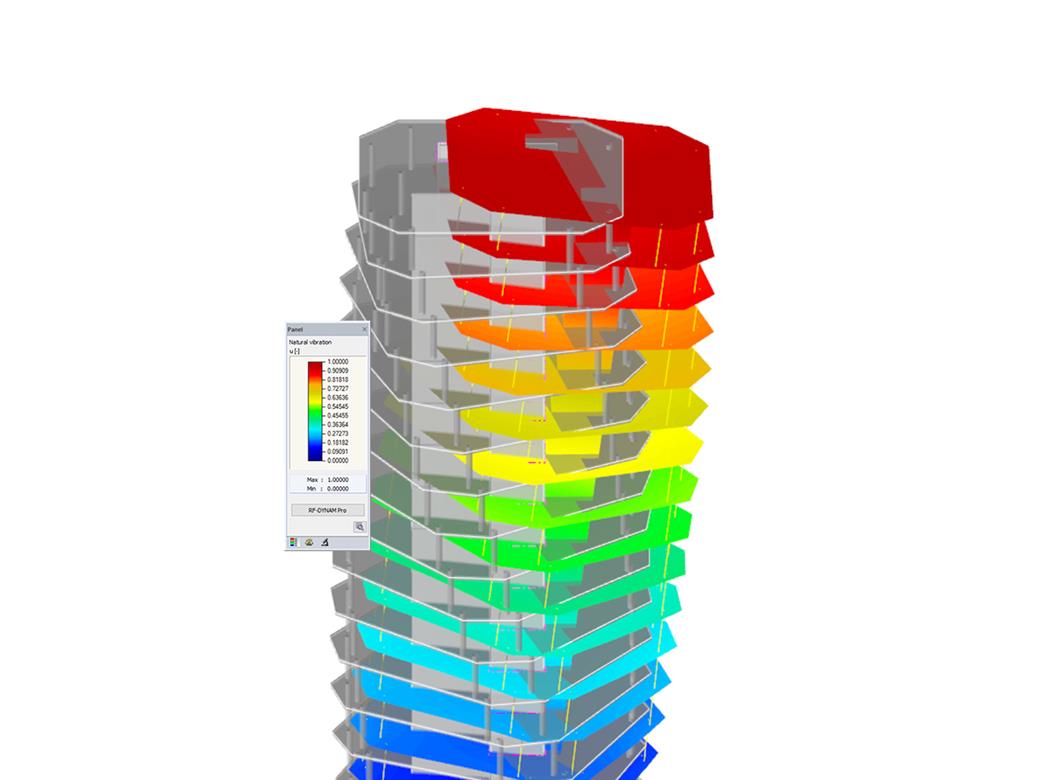

Determinazione delle frequenze naturali e delle forme modali

Analisi modulare risultante della struttura in cemento armato

RF-/DYNAM Pro - Natural Vibrations | Caratteristiche

Considerazione automatica delle masse dal peso proprio
Importazione diretta delle masse dai casi e dalle combinazioni di carico
Opzionale definizione delle masse aggiuntive (masse nodali, delle aste e masse inerziali)
Combinazione delle masse in casi e combinazioni di massa
Coefficienti di combinazione predefiniti secondo l'Eurocodice 8
Opzionale importazione delle distribuzioni delle forze normali (ad esempio per considerare la precompressione)
Modifica della rigidezza (ad esempio, è possibile importare aste disattivate o le rigidezze da RF-/CONCRETE)
Considerazione dei vincoli esterni o aste giunti a rottura
Definizione di diversi casi di vibrazione naturale (ad esempio, per analizzare diverse masse o variazioni di rigidezza)
Risultati di autovalori, frequenza angolare, frequenza naturale e periodo
Determinazione delle forme modali e delle masse nei nodi
Output delle masse modali, delle masse modali efficaci e dei coefficienti di massa modale
Visualizzazione e animazione delle forme modali
Diverse opzioni di scala per le forme modali
Documentazione dei risultati grafici e numerici nella relazione di calcolo

RF-/DYNAM Pro - Natural Vibrations | Input

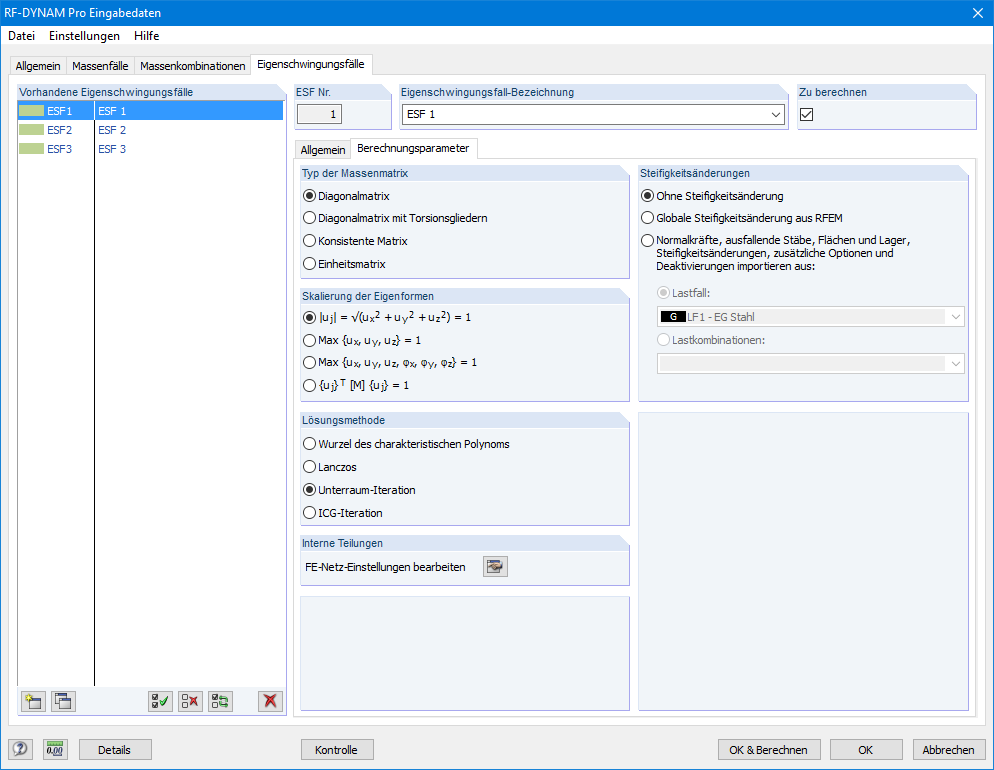

Tutte le impostazioni necessarie per la determinazione delle frequenze naturali, ad esempio forme modali e solutori agli autovalori, vengono inserite nelle tabelle di input.

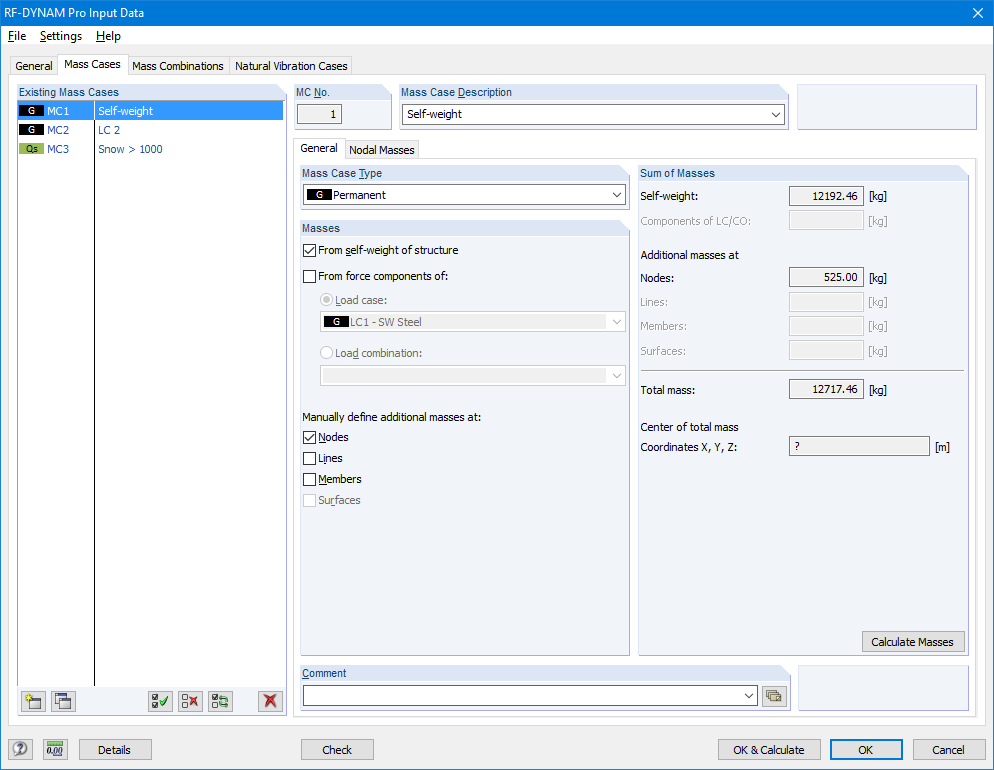

RF-/DYNAM Pro - Natural Vibrations determina gli autovalori più bassi della struttura. Il numero di autovalori può essere modificato. Le masse sono importate direttamente dai casi e dalle combinazioni di carico (con la possibilità di importare la massa totale o solo la componente di carico nella direzione di gravità).

È possibile definire masse aggiuntive manualmente nei nodi e nelle aste. Inoltre, è possibile controllare la matrice di rigidezza importando le forze normali o le variazioni di rigidezza di un caso o di una combinazione di carico.

RF-/DYNAM Pro - Natural Vibrations | Calcolo

Il modulo RF-DYNAM Pro - Natural Vibrations di RFEM fornisce quattro potenti risolutori di autovalori:*Radice del polinomio caratteristico

Metodo di Lanczos
Iterazione del sottospazio
Metodo di iterazione ICG (Incomplete Conjugate Gradient)

In DYNAM Pro - Natural Vibrations per RSTAB sono disponibili 2 risolutori agli autovalori:

Iterazione del sottospazio
Metodo di potenza inversa spostato

La selezione del risolutore di autovalori dipende principalmente dalle dimensioni del modello.

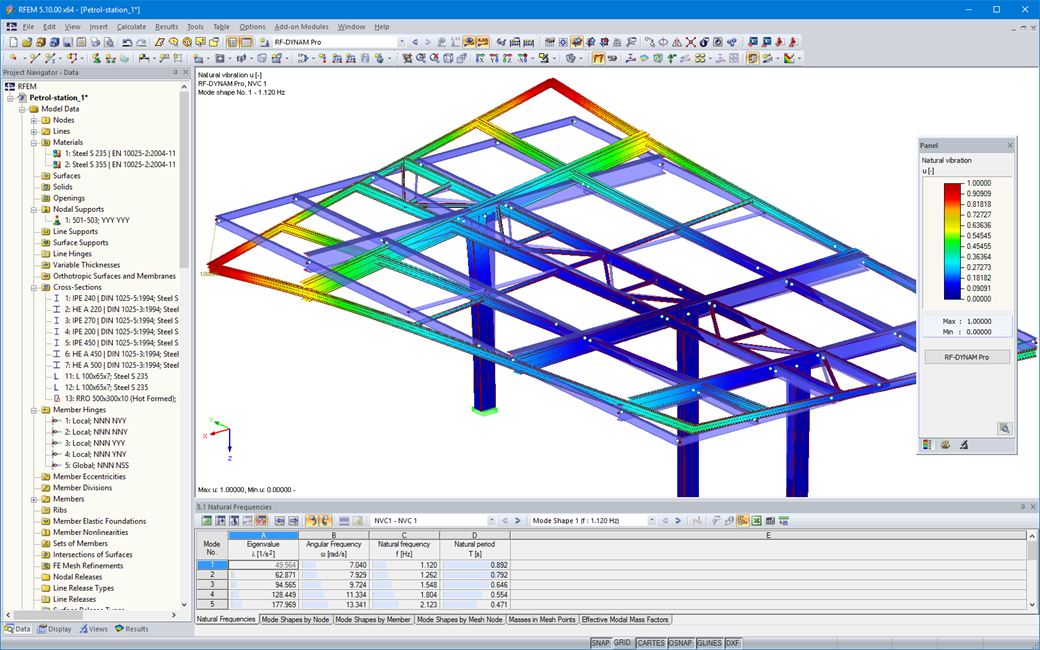

vibrazione naturale e visualizzazione grafica in RFEM

RF-/DYNAM Pro - Natural Vibrations | Risultati

Dopo il calcolo, vengono elencati gli autovalori, le frequenze naturali e i periodi naturali. Queste finestre dei risultati sono integrate nel programma principale RFEM/RSTAB. Le forme modali della struttura sono incluse nelle tabelle e possono essere visualizzate graficamente o come animazione.

Tutte le tabelle dei risultati e i grafici fanno parte della relazione di calcolo di RFEM/RSTAB. In questo modo, è garantita una documentazione chiaramente organizzata. Inoltre, è possibile esportare le tabelle in MS Excel.
