Ponte pedonale Rosenburg, Austria

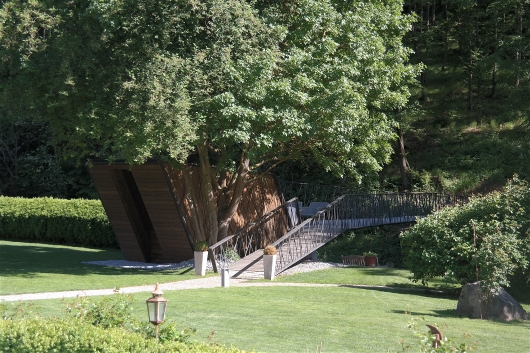

Il ponte pedonale sul fiume Taffa funziona non solo come un ponte, ma include anche un capanno per attrezzi da giardino e posti a sedere lungo la piattaforma. Inoltre, i delicati correnti di travi reticolari forniscono una ringhiera pedonale lungo la lunghezza del ponte.

L'Austrian Steel Construction Award 2019 è stato assegnato sia alla società di ingegneria strutturale KonstruktING GmbH che allo studio di architettura 4juu architekten per la loro progettazione congiunta del progetto.

Struttura

Il ponte pedonale ha una lunghezza totale di 22,70 m con una campata libera di 15,34 m. I correnti superiori e inferiori sono costituiti da barre di acciaio piene di 5 mm x 100 mm. Le aste di parete reticolari sono barre tonde di acciaio del diametro di 18 mm disposte tra i correnti ad angoli e spaziatura variabili. Le aste aggiuntive sono posizionate nei punti necessari a seconda della distribuzione della forza lungo la struttura. Le barre tonde sono disposte su quattro piani che aumentano la rigidezza trasversale.

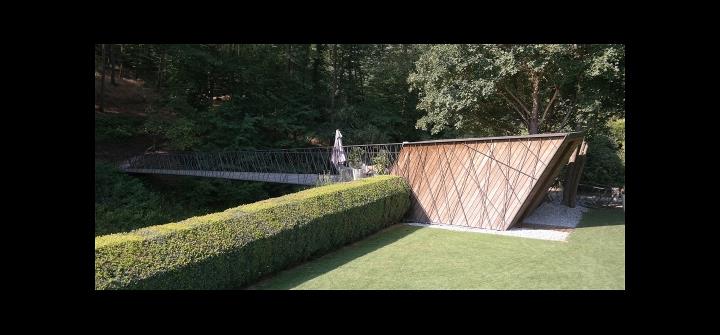

Una sottile piattaforma di barre piatte e sezioni a C si estende tra gli correnti inferiori. Un ulteriore pavimentazione in legno duro è posizionata sopra il deck. Il ponte pedonale si ramifica a forma di Y all'ingresso del giardino. Il capanno degli attrezzi da giardino è integrato in questa posizione.

Grazie ai bassi costi del materiale, il ponte pedonale è una costruzione ecologicamente ottimizzata che si adatta perfettamente al paesaggio.

Architetto 4juu architekten
Corno, Austria
www.4juu.at
Analisi strutturale Konstrukt: ING GmbH
Vienna, Austria
www.konstruktING.at
Struttura in acciaio Johann Binder
Gföhl, Austria
www.schlosserei-binder.at


Specifiche del progetto

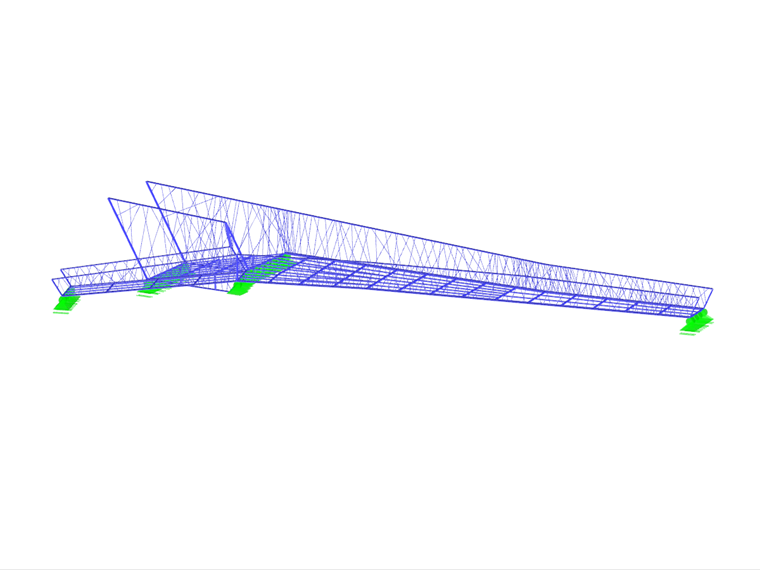

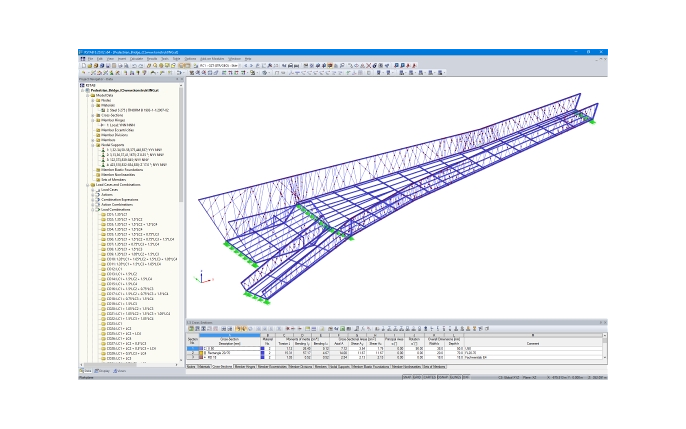

Dati modello

Numero di nodi 2106
Numero di aste 3148
Numero di casi di carico 4
Nr. di combinazioni di carico 45
Nr. di combinazioni di risultati 4
Peso totale 5,133 t
Dimensioni (metriche) 23.399 x 7.022 x 2.836 m
Dimensioni (imperiali) 76.77 x 23.04 x 9.3 feet
Versione del programma 8.19.01
