Blocco di parametrizzazione completo della geometria del collegamento, controllo dell'angolo di collegamento, solido di contatto, piastra di collegamento, dimensione del foro e spessori delle piastre di collegamento.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

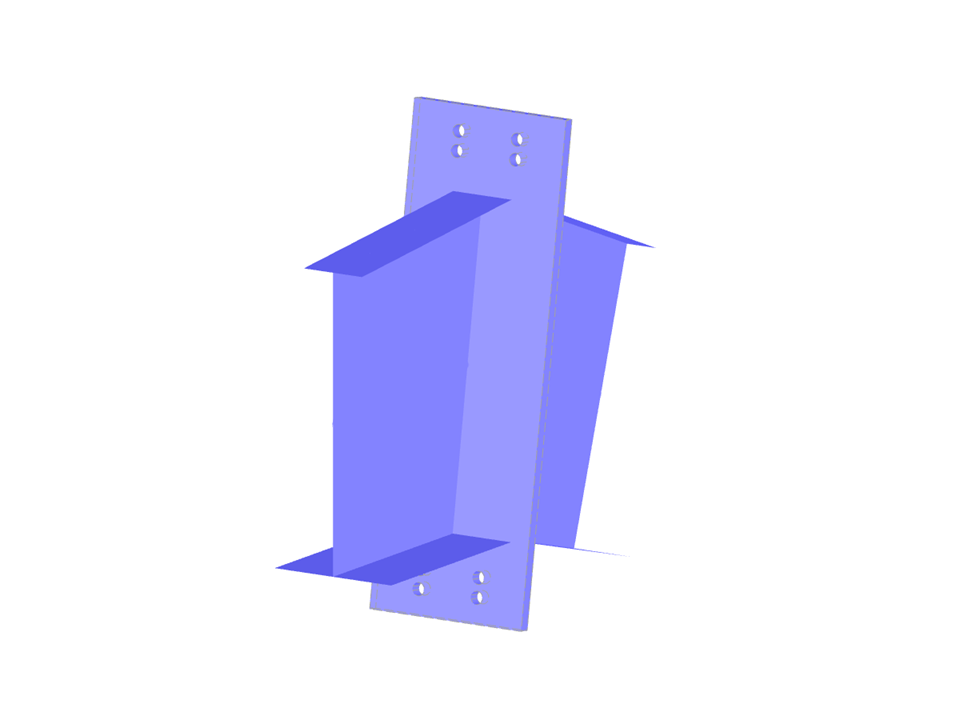

Collegamento di travi e pilastri
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 100 |
Numero di linee | 85 |
Numero di aste | 10 |
Numero di superfici | 42 |
Numero di solidi | 1 |
Numero di casi di carico | 1 |
Peso totale | 0,087 t |
Dimensioni (metriche) | 0.260 x 0.874 x 0.760 m |
Dimensioni (imperiali) | 0.85 x 2.87 x 2.49 feet |
Versione del programma | 5.11.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
