Parametrizzazione completa della geometria della struttura della stazione di servizio, controventi, travi ad anima intera e travi reticolari.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

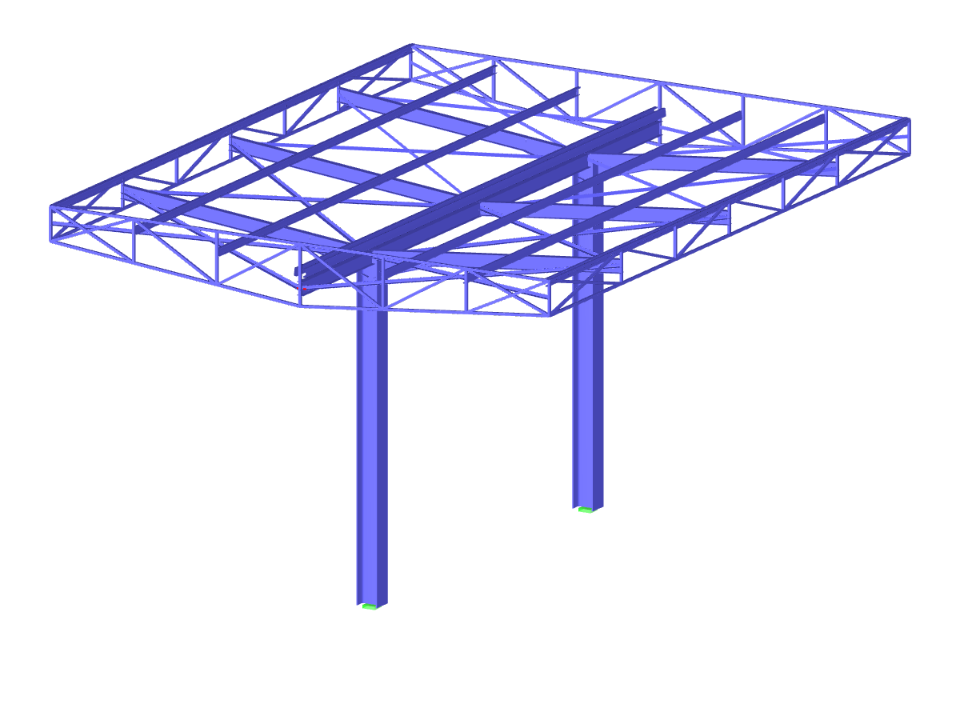

Stazione di servizio
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 101 |
Numero di linee | 174 |
Numero di aste | 174 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 4 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 2,396 t |
Dimensioni (metriche) | 8.000 x 10.000 x 5.906 m |
Dimensioni (imperiali) | 26.25 x 32.81 x 19.38 feet |
Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
