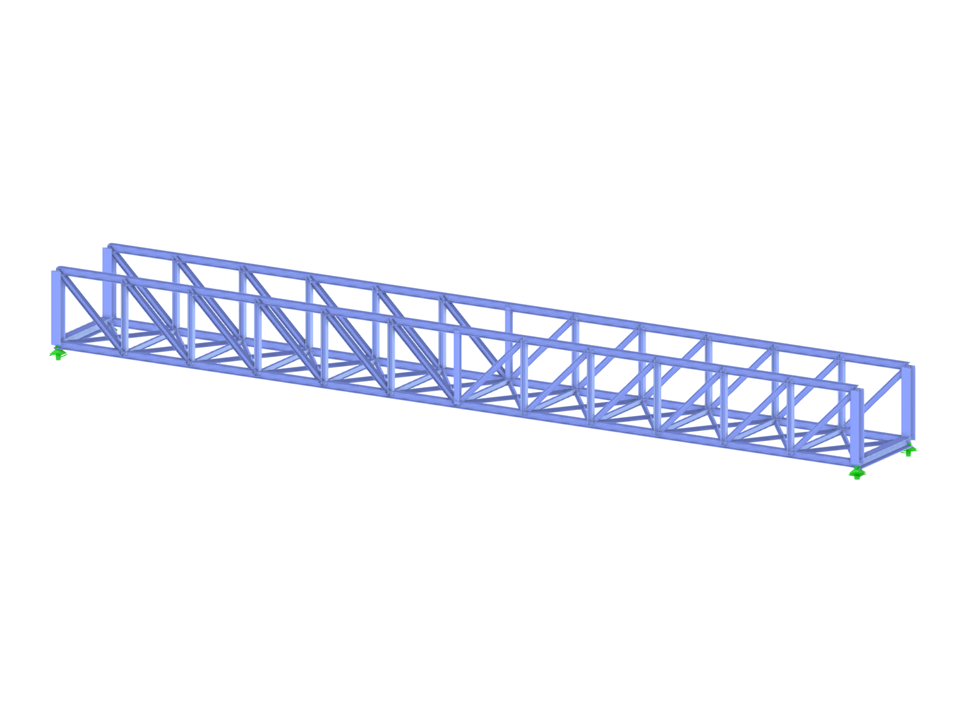

Ponte reticolare in acciaio
Ponte in acciaio
Numero di nodi | 56 |
Numero di linee | 135 |
Numero di aste | 135 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 6 |
Nr. di combinazioni di carico | 38 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 4,943 t |
Dimensioni (metriche) | 18,000 x 1,500 x 2,000 m |
Dimensioni (imperiali) | 59.06 x 4.92 x 6.56 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
