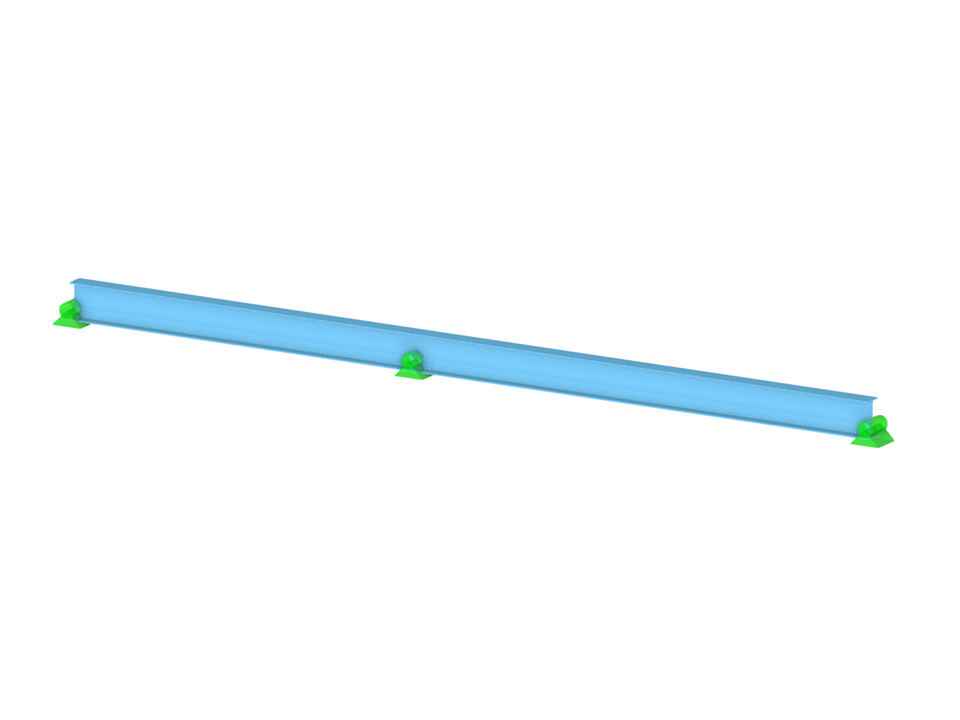

Trave in acciaio a due campate.
trave continua
Numero di nodi | 3 |
Numero di linee | 2 |
Numero di aste | 2 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,296 t |
Dimensioni (metriche) | 7,000 x 0,000 x 0,000 m |
Dimensioni (imperiali) | 22.97 x 0 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
