Scarica qui il modello di una struttura intelaiata in acciaio con collegamenti e aprilo con il programma agli elementi finiti RFEM.

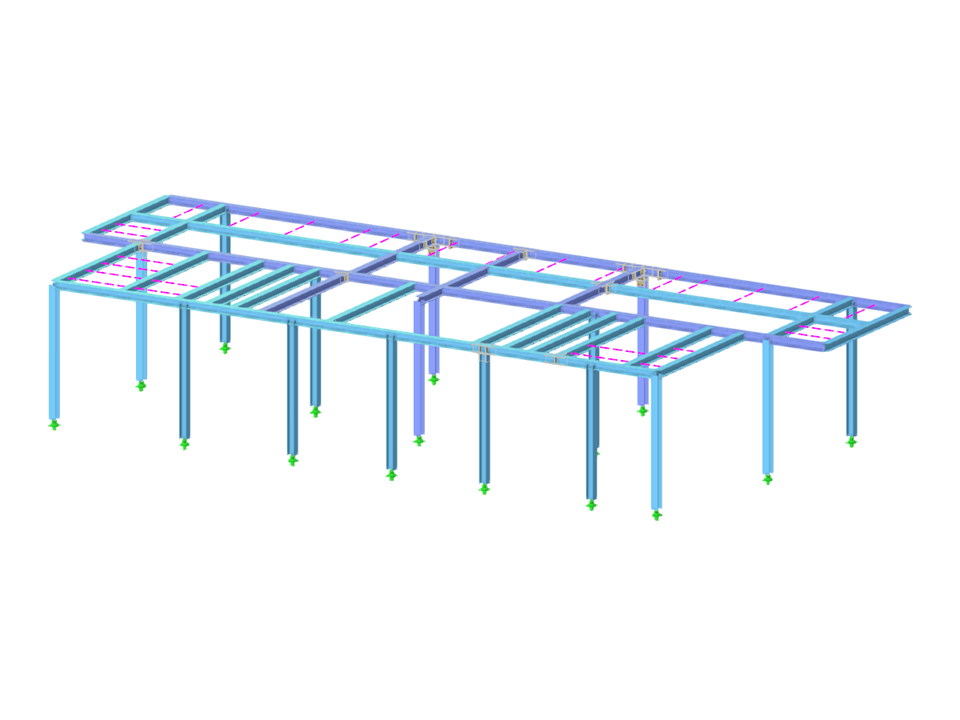

Struttura a telaio in acciaio con collegamenti
Numero di nodi | 194 |
Numero di linee | 127 |
Numero di aste | 126 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 5 |
Nr. di combinazioni di carico | 64 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 39,160 t |
Dimensioni (metriche) | 31.900 x 5.200 x 12.750 m |
Dimensioni (imperiali) | 104.66 x 17.06 x 41.83 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria in Dlubal Center con collegamenti a template di programma e template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
Nell'add-on Giunti acciaio, è possibile classificare le rigidezze dei giunti.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nelle tabelle come "incernierata", "semirigida" o "rigida".
Vai al video esplicativoNell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.
Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.
Vantaggi
- Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
- Bassa deformazione: riducono al minimo la deformazione del collegamento.
- Resistenza a fatica: sono resistenti alla fatica.
- Facilità di montaggio: sono relativamente facili da montare e smontare.
Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.
Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.
