Scarica qui il modello di un capannone in acciaio e aprilo con il software di analisi strutturale agli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito "Le domande più comuni degli utenti per Dlubal Support" il 10 gennaio 2023 (tedesco, 12 gennaio 2023 inglese).
Modello utilizzato in

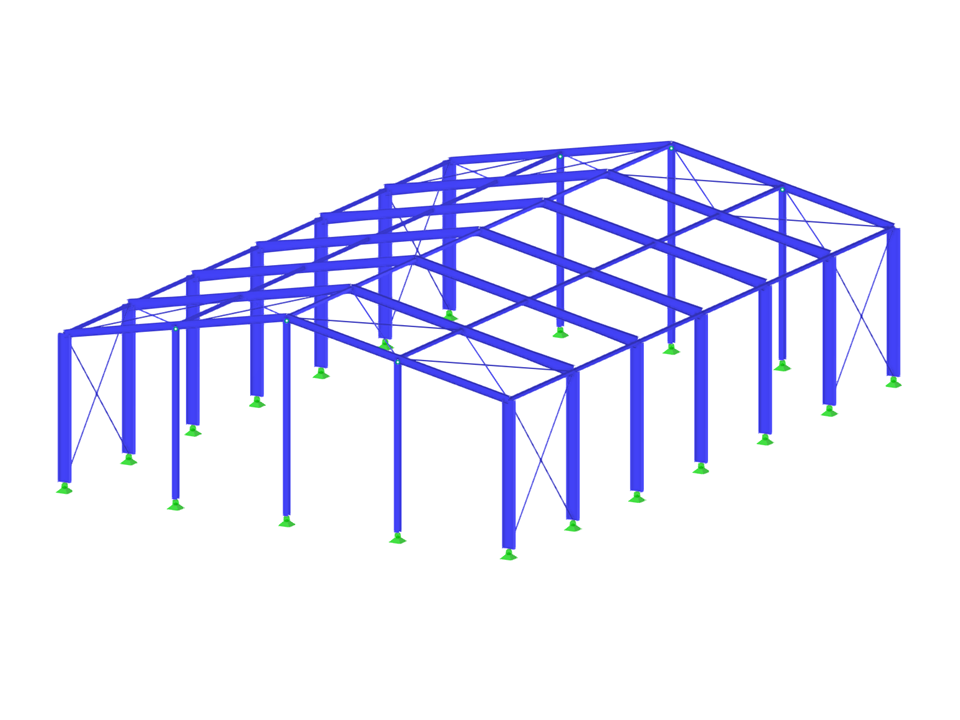

Capannone in acciaio
| Numero di nodi | 65 |
| Numero di linee | 112 |
| Numero di aste | 112 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 12 |
| Nr. di combinazioni di carico | 184 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 19,830 t |
| Dimensioni (metriche) | 20.000 x 8.000 x 30.000 m |
| Dimensioni (imperiali) | 65.62 x 26.25 x 98.43 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
