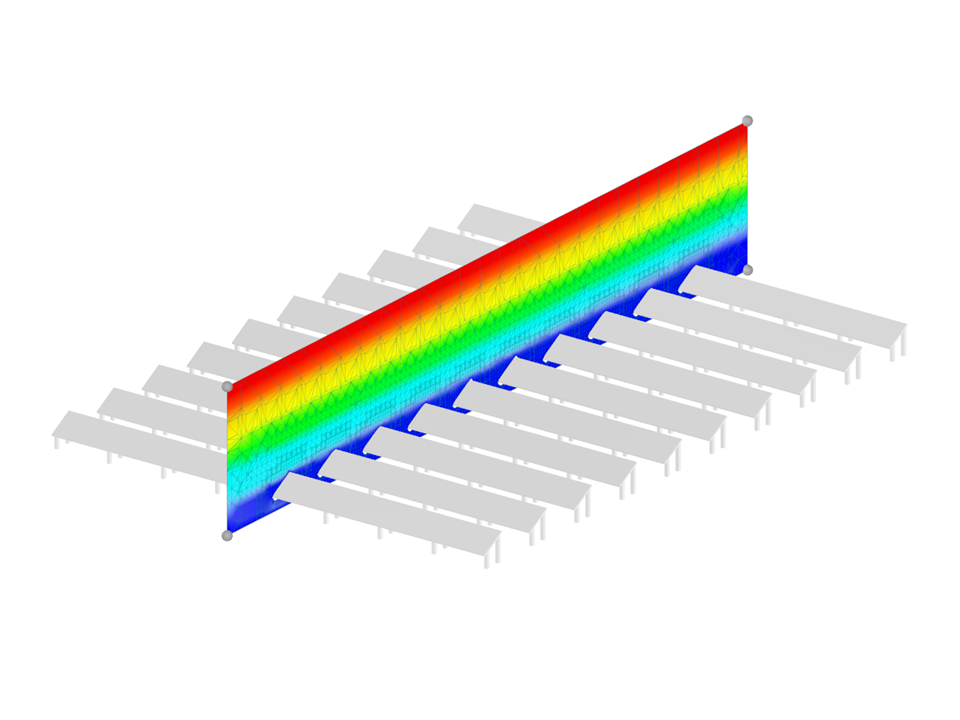

Pannelli solari senza terreno

RWIND 2 e RFEM 6 possono ora essere utilizzati per calcolare i carichi del vento dalle pressioni del vento misurate sperimentalmente sulle superfici. Fondamentalmente, sono disponibili due metodi di interpolazione per distribuire le pressioni misurate in punti isolati attraverso le superfici. La distribuzione della pressione desiderata può essere ottenuta utilizzando il metodo appropriato e le impostazioni dei parametri.

La creazione di un esempio di convalida per la fluidodinamica computazionale (CFD) è un passaggio critico per garantire l'accuratezza e l'affidabilità dei risultati della simulazione. Questo processo comporta il confronto dei risultati delle simulazioni CFD con dati sperimentali o analitici da scenari del mondo reale. L'obiettivo è quello di stabilire che il modello CFD può replicare fedelmente i fenomeni fisici che intende simulare. Questa guida descrive i passaggi essenziali nello sviluppo di un esempio di validazione per la simulazione CFD, dalla selezione di uno scenario fisico adatto all'analisi e al confronto dei risultati. Seguendo meticolosamente questi passaggi, ingegneri e ricercatori possono migliorare la credibilità dei loro modelli CFD, aprendo la strada alla loro applicazione efficace in diversi campi come l'aerodinamica, l'aerospaziale e gli studi ambientali.

La direzione del vento gioca un ruolo cruciale nel dare forma ai risultati delle simulazioni di fluidodinamica computazionale (CFD) e nella verifica strutturale di edifici e infrastrutture. È un fattore determinante per valutare come le forze del vento interagiscono con le strutture, influenzando la distribuzione delle pressioni del vento e, di conseguenza, le risposte strutturali. Comprendere l'impatto della direzione del vento è essenziale per lo sviluppo di progetti in grado di resistere a forze del vento variabili, garantendo la sicurezza e la durata delle strutture. Semplificata, la direzione del vento aiuta nella messa a punto delle simulazioni CFD e guida i principi di progettazione strutturale per prestazioni ottimali e per la resilienza contro gli effetti indotti dal vento.

È possibile visualizzare i risultati di RWIND direttamente nel programma principale. Nel navigatore - Risultati, seleziona il tipo di risultato "analisi della simulazione del vento" dall'elenco in alto.

Attualmente, sono disponibili i seguenti risultati, che si riferiscono alla mesh computazionale RWIND:

• Pressione superficiale
• Coefficiente Cp della superficie
• Distanza dalla parete y+ (flusso stazionario)

Vai al video esplicativo

Utilizza RWIND 2 Pro per applicare facilmente una permeabilità a una superficie. Tutto ciò che ti serve è la definizione del

• coefficiente di Darcy D,
• il coefficiente di inerzia I,
• la lunghezza L del mezzo poroso nella direzione del flusso,

per definire una condizione al contorno della pressione tra la parte anteriore e quella posteriore di una zona porosa. Grazie a questa impostazione, si ottiene il flusso attraverso questa zona con una visualizzazione dei risultati in due parti su entrambi i lati dell'area della zona.

Ma questo'non è tutto. Inoltre, la generazione del modello semplificato riconosce le zone permeabili e tiene conto delle aperture corrispondenti nel rivestimento del modello. Puoi rinunciare a un'elaborata modellazione geometrica dell'elemento poroso? Comprensibile - allora abbiamo buone notizie per te! Con una definizione accurata dei parametri di permeabilità puoi evitare una modellazione geometrica complessa dell'elemento poroso. Utilizzare questa funzione per simulare impalcature aperte, protezioni antipolvere, strutture a maglie e così via.

Scopri di più

Conoscete già l'editor per controllare i perfezionamenti delle mesh? Sarà di grande aiuto nel tuo lavoro! Perché? È'facile - ti offre le seguenti opzioni:

• Visualizzazione grafica delle aree con infittimenti della mesh
• Infittimento della mesh delle zone
• Disattivazione dell'infittimento della mesh solida 3D standard con la traslazione nei corrispondenti affinamenti manuali della mesh 3D.

Queste opzioni aiutano a formulare una regola adatta per la mesh dell'intero modello, anche per i modelli con dimensioni insolite. Utilizzare l'editor per definire in modo efficiente piccoli dettagli del modello su edifici di grandi dimensioni o aree di mesh dettagliate nell'area di rivestimento del modello. Rimarrai stupito!
