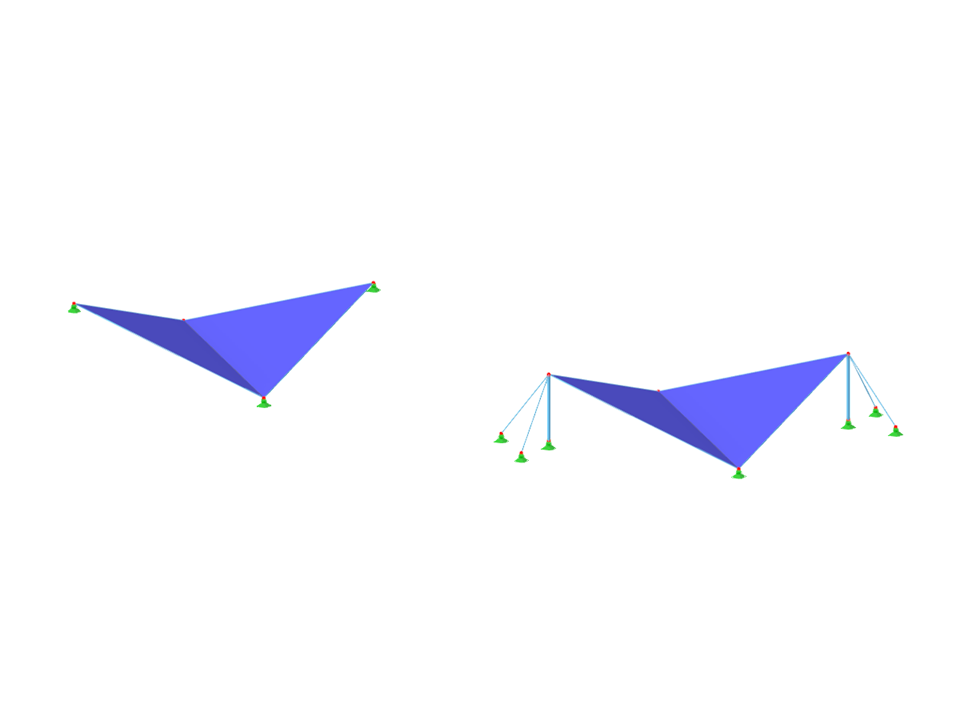

Questo modello rappresenta una struttura di membrana innovativa, ottimale per l'analisi agli elementi finiti nel programma RFEM. Consente la simulazione di membrane e superfici in condizioni di carico realistiche. La descrizione dettagliata sottolinea gli aspetti costruttivi precisi e l'applicazione di approcci di calcolo moderni. Scopri la versatilità di questa struttura di membrana.
5 stelle | ||
4 stelle | ||
3 stelle | ||
2 stelle | ||
1 stella |
Struttura della membrana
Numero di nodi | 14 |
Numero di linee | 16 |
Numero di aste | 14 |
Numero di superfici | 4 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,186 t |
Dimensioni (metriche) | 30,000 x 2,500 x 12,000 m |
Dimensioni (imperiali) | 98.43 x 8.2 x 39.37 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.


![Forme di base delle strutture a membrana [1]](/it/webimage/009595/2419505/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)


"Ortotropo | tessuto | Elastico non lineare (Superfici)' consente di definire membrane di tessuto precompresse utilizzando il modello di elemento solido a microstruttura rappresentativo - RVE.
Considerando la geometria del tessuto nel modello di microstruttura, è possibile considerare un corrispondente effetto di deformazione trasversale per tutte le condizioni di forza nella membrana.

Il tipo di carico di ristagno consente di simulare le azioni della pioggia su superfici curve multiple, tenendo conto degli spostamenti secondo l'analisi a grandi spostamenti.
Questo processo numerico della pioggia analizza la geometria della superficie assegnata e determina quali componenti della pioggia defluiscono e quali si raccolgono in pozzanghere (sacche d'acqua) sulla superficie. La dimensione dell'accumulo d'acqua risulta quindi in un carico verticale corrispondente per l'analisi strutturale.
Ad esempio, è possibile utilizzare questa funzione nell'analisi di geometrie di coperture a membrana approssimativamente orizzontali soggette al carico della pioggia.
Vai al video esplicativo
Rispetto al modulo aggiuntivo RF-FORM-FINDING (RFEM 5), le seguenti nuove caratteristiche sono state aggiunte all'add-on Form-finding per RFEM 6:
- Specifica di tutte le condizioni al contorno di carico di form-finding in un caso di carico
- Memorizzazione dei risultati di form-finding come stato iniziale per ulteriori analisi del modello
- Assegnazione automatica dello stato iniziale di form-finding tramite procedure guidate di combinazione a tutte le situazioni di carico di una situazione di progetto
- Inoltre, condizioni al contorno della geometria di form-finding per le aste (lunghezza non sollecitata, flessione verticale massima, flessione verticale nel punto basso)
- Condizioni al contorno del carico di ricerca della forma aggiuntivo per le aste (forza massima nell'asta, forza minima nell'asta, componente di trazione orizzontale, trazione all'estremità i, trazione all'estremità j, trazione minima all'estremità i, trazione minima all'estremità j)
- Tipo di materiale "Tessuto" e "Lamina" nella libreria dei materiali
- Form-finding paralleli in un modello
- Simulazione degli stati di form-finding della costruzione in sequenza in connessione con l'add-on Analisi delle fasi costruttive (CSA)

Una volta attivato l'add-on Form-Finding nei Dati di base, un effetto form-finding viene assegnato ai casi di carico con la categoria del caso di carico "Precompressione" in combinazione con i carichi form-finding dall'asta, dalla superficie e dal solido catalogo dei carichi. Questo è un caso di carico di precompressione. Quindi si trasforma in un'analisi di form-finding per l'intero modello con tutti gli elementi di aste, superfici e solidi definiti in esso. È possibile ottenere il form-finding degli elementi di aste e membrane pertinenti nel modello generale utilizzando carichi di form-finding speciali e definizioni di carico regolari. Questi carichi di form-finding descrivono lo stato di deformazione o forza previsto dopo il form-finding negli elementi. I carichi regolari descrivono il carico esterno dell'intero sistema.
