Tento model představuje inovativní membránovou konstrukci, která je ideální pro analýzy metodou konečných prvků v programu RFEM. Umožňuje simulaci membrán a povrchů v reálných zatěžovacích stavech. Podrobný popis klade důraz na přesné aspekty návrhu a použití moderních výpočtových přístupů. Objevte všestranné možnosti použití této membránové konstrukce.
Celkem
Tato stránka má 0 uživatelských hodnocení.
| 5 hvězdiček | ||
| 4 hvězdičky | ||
| 3 hvězdičky | ||
| 2 hvězdičky | ||
| 1 hvězdička |

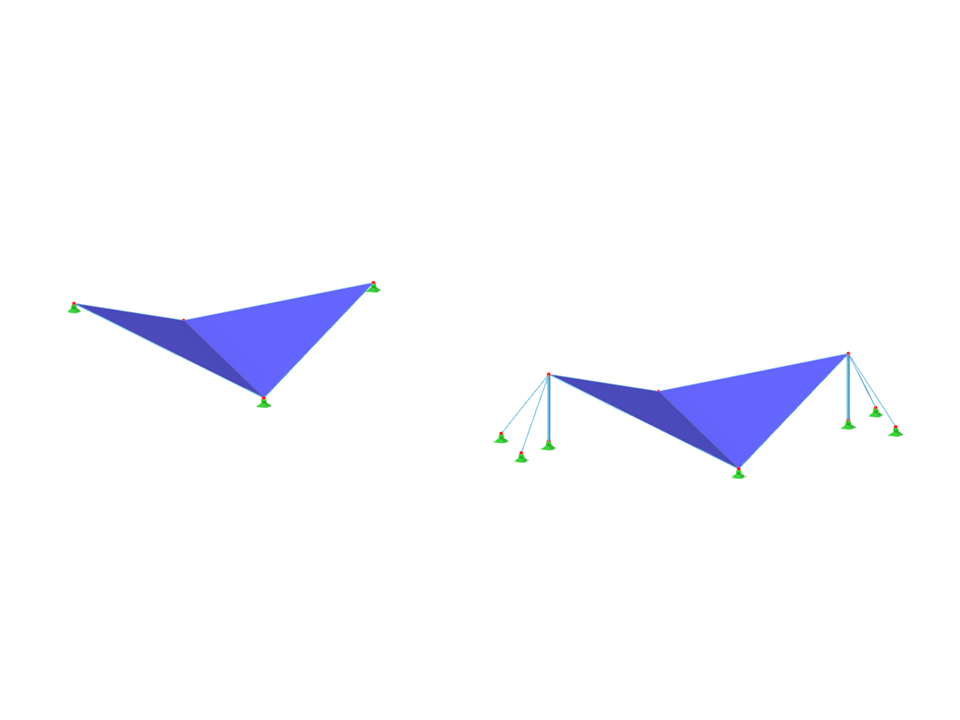

Membránová konstrukce
| Počet uzlů | 14 |
| Počet linií | 16 |
| Počet prutů | 14 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,186 t |
| Rozměry (metrické) | 30,000 x 2,500 x 12,000 m |
| Rozměry (imperiální) | 98.43 x 8.2 x 39.37 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Trvání: 00:01:11 min
Trvání: 01:04:33 min
Trvání: 01:05:10 min
Trvání: 00:00:00 min
Trvání: 00:00:00 min
Trvání: 00:52:42 min
Trvání: 01:12:48 min
Trvání: 01:15:40 min
Trvání: 00:00:45 min
RFEM 6 má k dispozici addon Form-finding pro nalezení rovnovážných tvarů tahem zatížených plošných modelů a osově zatížených prutů. Tento addon aktivujte v Základních údajích modelu a použijte k nalezení geometrického tvaru, ve kterém je předpětí lehkých konstrukcí v rovnováze s existujícími okrajovými podmínkami.
Tisíce statiků každý den navrhují konstrukční prvky pomocí vzorců pro posouzení, které obsahují kritické zatížení. Odkud se ale berou tyto prastaré vzorce, které před více než 200 lety stanovil Leonard Euler a které tvoří základ všech tří návrhových konceptů ocelových konstrukcí?
![Základní tvary membránových konstrukcí [1]](/cs/webimage/009595/2419501/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
Membránové konstrukce během projekční činnosti vyžadují speciální přístup, který respektuje jejich odlišnost od konvenčních staveb. Nedílnou součástí navrhování těchto staveb je proces hledání vhodných předepjatých tvarů a generování střihových vzorů. Text stručně popisuje dva zásadní procesy při navrhování membránových konstrukcí. Záměrem je přiblížit jejich fyzikální povahu a demonstrovat jednotlivá tvrzení doprovodnými příklady.
Soulad se stavebními normami, jako je Eurokód, je nezbytný pro zajištění bezpečnosti, strukturální integrity a udržitelnosti budov a konstrukcí. V tomto procesu hraje důležitou roli numerická simulace proudění (CFD), která simuluje chování tekutin, optimalizuje návrhy a pomáhá architektům a inženýrům splnit požadavky Eurokódu na analýzu zatížení větrem, přirozené větrání, požární bezpečnost a energetickou účinnost. Začleněním CFD do procesu navrhování mohou odborníci vytvářet bezpečnější, efektivnější budovy, které splňují nejvyšší konstrukční evropské normy.
Materiálový model 'Ortotropní | Tkanina | Nelineární elastický (plochy)' umožňuje definovat předpjaté textilní membrány pomocí reprezentativního modelu tělesa - RVE.
Zohlednění geometrie tkaniny v modelu mikrostruktury umožňuje zohlednit odpovídající účinek příčného protažení pro všechny silové stavy v membráně.
Typem zatížení Kumulace vody můžete zohlednit účinky deště na vícenásobně zakřivené plochy se zohledněním posunů analýzou velkých deformací.
Při této numerické aplikaci deště se analyzuje příslušná geometrie plochy a stanoví se, jaká část deště stéká a jaká se kumuluje v loužích neboli vodních kapsách na ploše. Z velikosti louže pak vyplývá odpovídající svislé zatížení pro statickou analýzu.
Tuto funkci lze použít například na analýzu přibližně vodorovných geometrií membránových střech zatížených deštěm.
K názornému videu
Ve srovnání s přídavným modulem RF-FORM-FINDING (RFEM 5) jsou v addonu Form-finding pro RFEM 6 přidány následující nové funkce:
- Zadání všech okrajových podmínek pro zatížení určující tvar v jednom zatěžovacím stavu
- Uložení výsledků form-findingu jako počátečního stavu pro další analýzu modelu
- Automatické přiřazení počátečního stavu form-findingu generátorem kombinací ke všem zatěžovacím situacím jedné návrhové situace
- Dodatečné geometrické okrajové podmínky určující tvar pro pruty (délka bez zatížení, maximální svislý průvěs, svislý průvěs v dolním bodě)
- Dodatečné okrajové podmínky pro zatížení určující tvar pro pruty (maximální síla v prutu, minimální síla v prutu, vodorovná tahová složka, tah na konci i, tah na konci j, minimální tah na konci i, minimální tah na konci j)
- Typ materiálu „Tkanina“ a „Fólie“ v databázi materiálů
- Paralelní form-findingy v jednom modelu
- Simulace po sobě jdoucích stavů form-findingu ve spojení s addonem Analýza fází výstavby (CSA)
Jakmile aktivujete addon Form-finding v Základních údajích, přiřadí se zatěžovacím stavům kategorie "Předpětí" ve spojení se zatíženími pro form-finding z katalogu zatížení na pruty, plochy a tělesa formující účinek. Jedná se přitom o zatěžovací stav předpětí. Ten se tak promění v analýzu form-findingu pro celý model se všemi definovanými pruty, plochami a tělesy. Tvarování příslušných prutových a membránových prvků obsažených v celkovém modelu dosáhnete pomocí speciálních zatížení pro form-finding a ostatních zadaných zatížení. Zatížení pro form-finding popisují očekávaný deformační nebo silový stav po form-findingu v prvcích. Ostatní zatížení popisují vnější zatížení celého systému.
