Scarica qui il modello di una rampa e di una trave del carrello e aprilo nel programma agli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito "Le domande più frequenti risolte dal team di supporto di Dlubal's" il 7 luglio 2022 (in inglese, 5 luglio 2022 in tedesco).
Modello utilizzato in

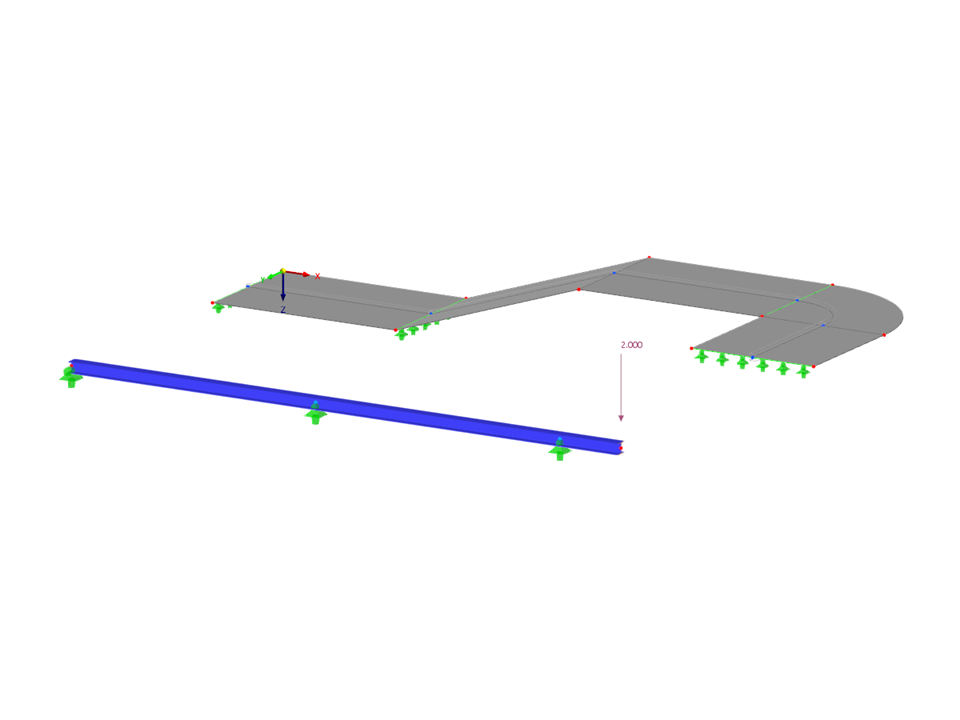

Rampa e trave del carrello
| Numero di nodi | 21 |
| Numero di linee | 21 |
| Numero di aste | 1 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 23 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 13,053 t |
| Dimensioni (metriche) | 11.000 x 1.000 x 6.000 m |
| Dimensioni (imperiali) | 36.09 x 3.28 x 19.69 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
