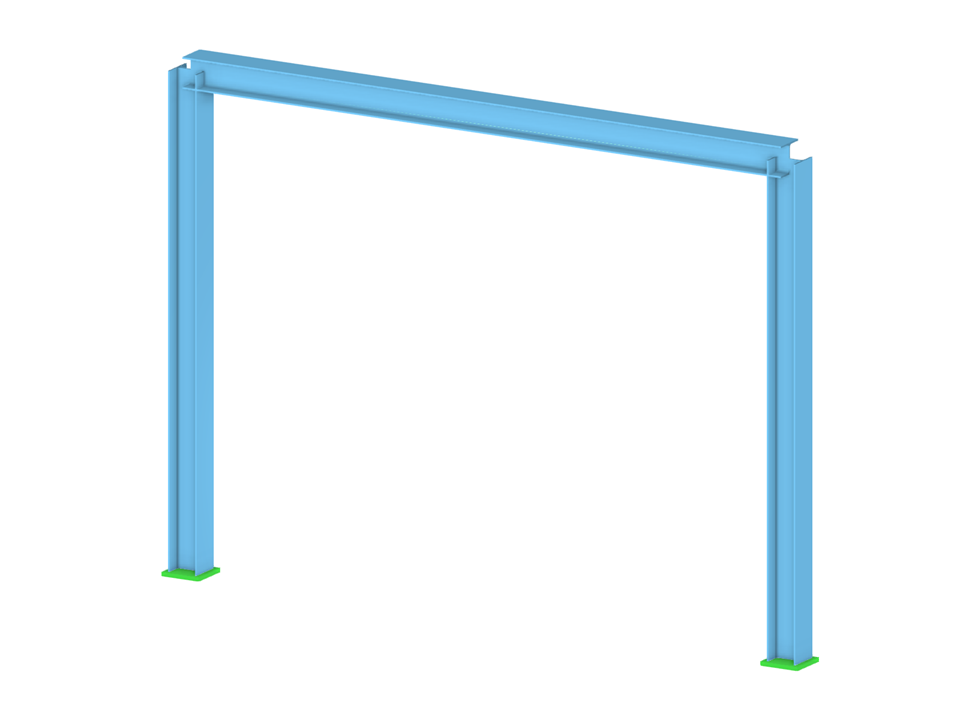

Scarica qui il modello di un telaio in acciaio e aprilo con il software FEA RFEM.
Questo modello è utilizzato nel webinar gratuito "Creazione automatica di combinazioni di carico in RFEM 6 e RSTAB 9" il 14 giugno 2022 (in tedesco, 21 giugno 2022, inglese).
Modello utilizzato in
Ponteggio in acciaio
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 37 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,422 t |
| Dimensioni (metriche) | 4.000 x 3.000 x 0.000 m |
| Dimensioni (imperiali) | 13.12 x 9.84 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
