Tesi di laurea 000453 | Analisi comparativa di torri per turbine eoliche on-shore

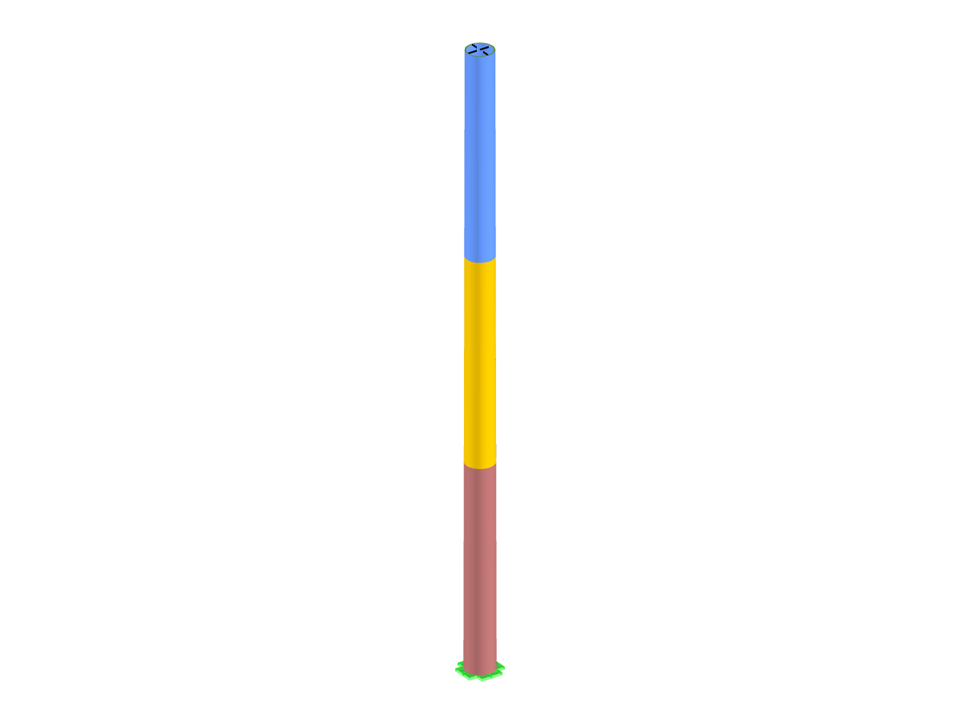

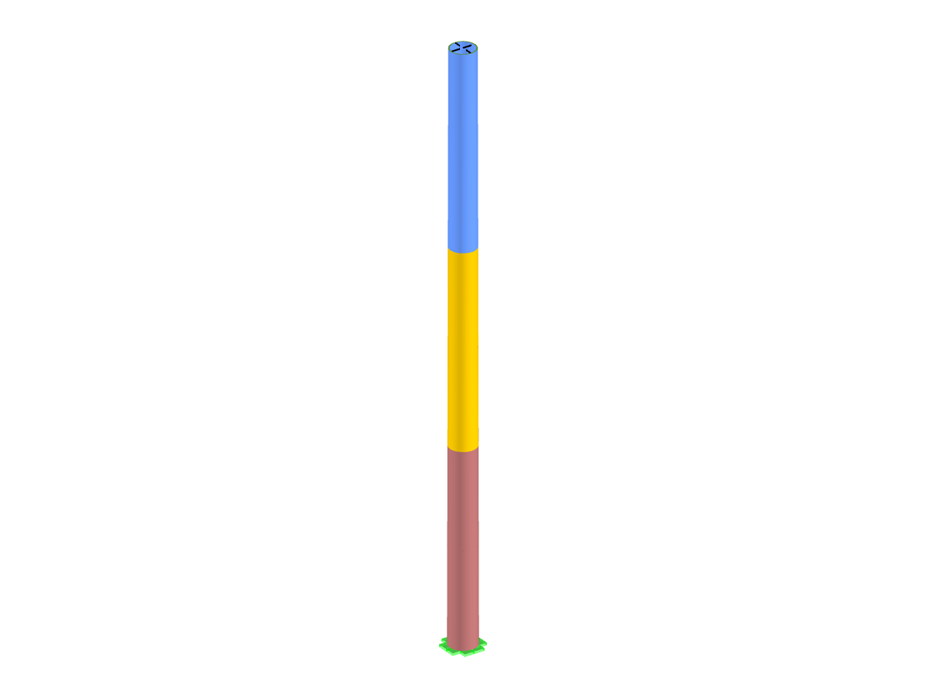

Torre tubolare
Numero di nodi | 64 |
Numero di linee | 31 |
Numero di aste | 4 |
Numero di superfici | 9 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 1 |
Peso totale | 405,776 t |
Dimensioni (metriche) | 11.749 x 11.175 x 98.000 m |
Dimensioni (imperiali) | 38.55 x 36.66 x 321.52 feet |
Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Dopo aver generato le lunghezze libere d'inflessione, i risultati vengono visualizzati in tabelle disposte in modo chiaro. Qui è possibile modificare manualmente le lunghezze libere d'inflessione.
La funzione Esporta trasferisce le lunghezze libere d'inflessione al modulo aggiuntivo RF-/TOWER Design per ulteriori calcoli. I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione dei risultati possono essere selezionati in modo specifico per i singoli progetti.

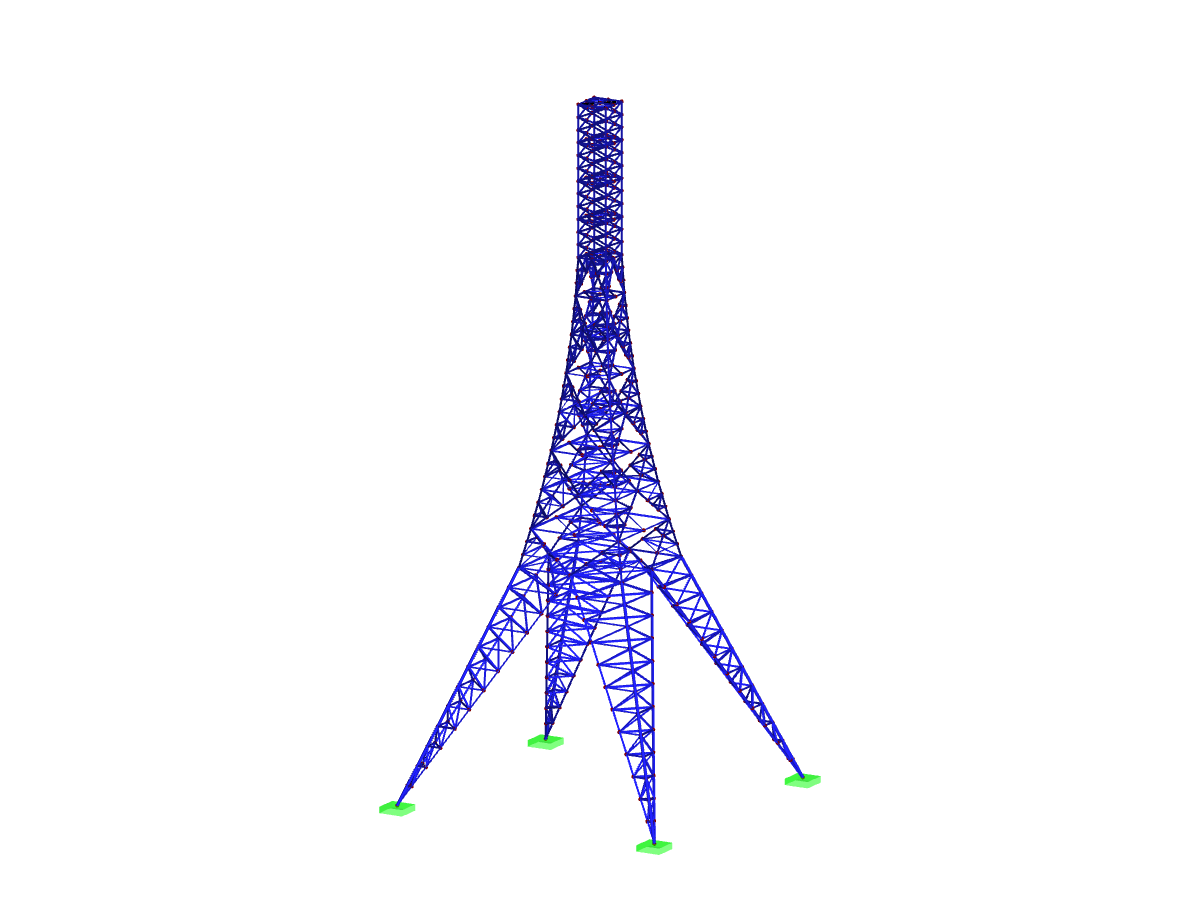

Con RF-/TOWER Structure è possibile trasferire con un solo clic del mouse i dati del modello del pilone a traliccio generato in RFEM/RSTAB .
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione del programma di output possono essere selezionati specificamente per i singoli progetti.
I risultati sono visualizzati in finestre dei moduli disposte in modo chiaro. Oltre ai dati di progetto, i risultati includono tutti i parametri rilevanti per la progettazione. Un elenco parti viene generato automaticamente durante il calcolo.
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione dei risultati possono essere selezionati in modo specifico per i singoli progetti.
Quando si esegue la verifica di carichi a trazione, compressione, flessione e taglio, il modulo confronta i valori di progetto della capacità di carico massima con i valori di progetto delle azioni. Se i componenti sono soggetti sia a flessione che a compressione, il programma esegue un'interazione. Per la formula di interazione è possibile scegliere se determinare i coefficienti secondo il metodo 1 (appendice A) o il metodo 2 (appendice B).
Il progetto di instabilità flessionale non richiede né la snellezza né il carico critico elastico del caso di instabilità determinante. Il modulo calcola automaticamente tutti i coefficienti necessari per il valore di progetto della tensione di flessione. RF-/TOWER Design determina il momento critico ideale per instabilità flesso-torsionale per ogni asta su ogni posizione x della sezione trasversale.
