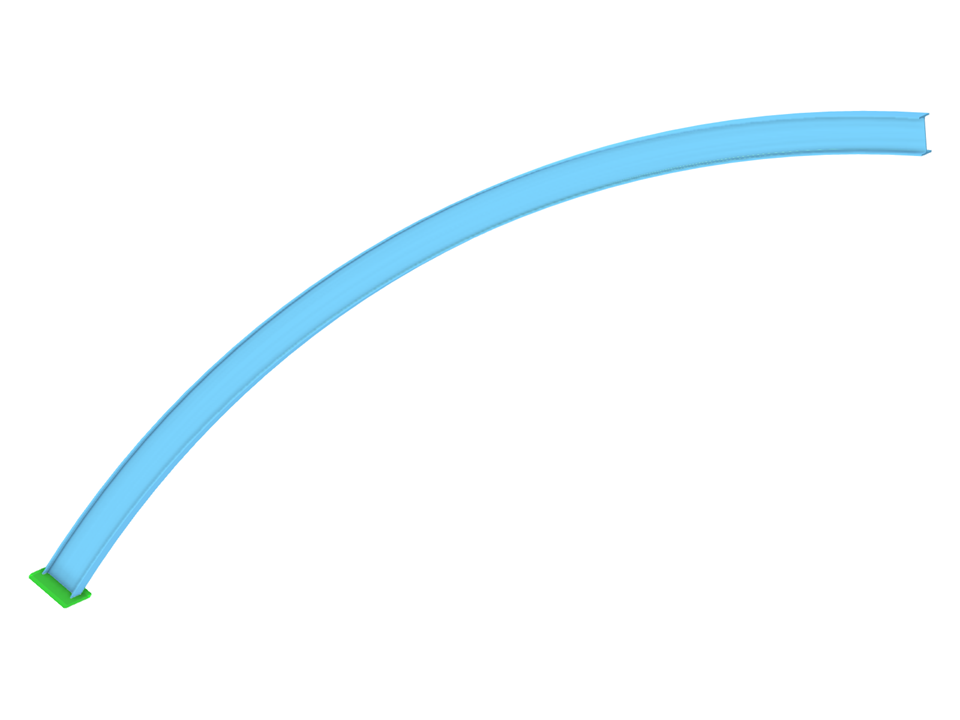

Scarica qui il modello di una travatura reticolare ad arco e aprilo con il programma agli elementi finiti RFEM.
Questo modello sarà utilizzato nel webinar gratuito "Webservice e API in RFEM 6" il 20 aprile 2022 (inglese, 4 maggio 2022 in tedesco).
Modello utilizzato in
travature ad arco
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,135 t |
| Dimensioni (metriche) | 5.000 x 3.000 x 0.000 m |
| Dimensioni (imperiali) | 16.4 x 9.84 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
