Scarica qui il modello di un capannone in acciaio e aprilo con il programma agli elementi finiti RFEM. Questo modello è stato creato nel corso di formazione online "RFEM 6 Tutorial for Beginners". Rappresenta lo stato attuale del video "Crea nuovo modello - Dati generali".

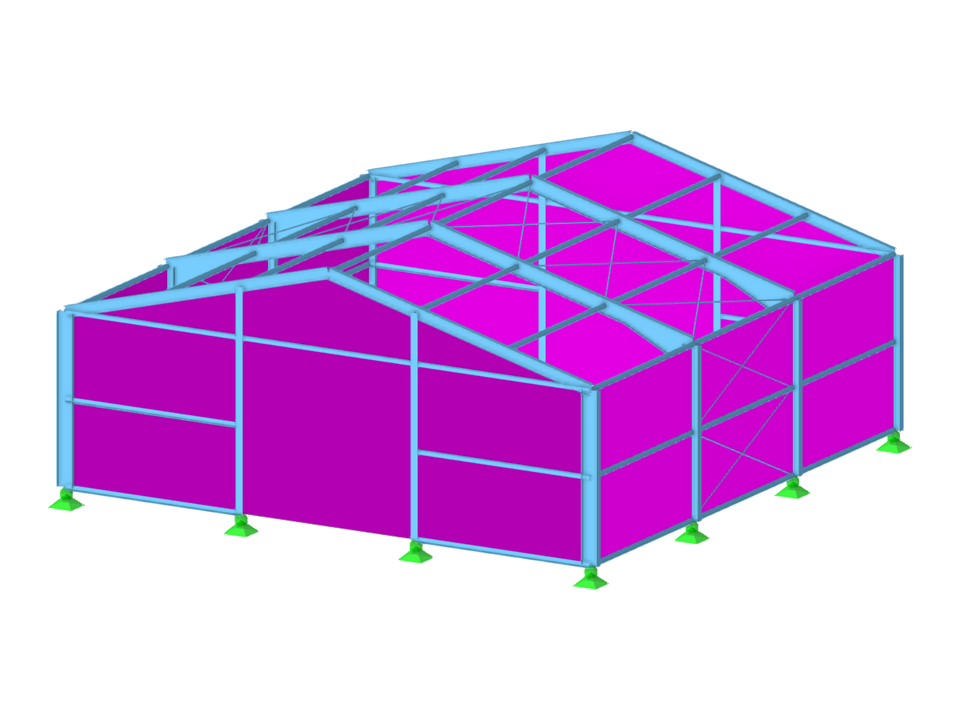

Steel Hall dalla formazione online | 20
Numero di nodi | 60 |
Numero di linee | 89 |
Numero di aste | 87 |
Numero di superfici | 4 |
Numero di solidi | 0 |
Numero di casi di carico | 13 |
Nr. di combinazioni di carico | 120 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 13,724 t |
Dimensioni (metriche) | 15.000 x 6.500 x 15.000 m |
Dimensioni (imperiali) | 49.21 x 21.33 x 49.21 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
