Parete | Plastica ortotropa 2D | Tsai-Wu

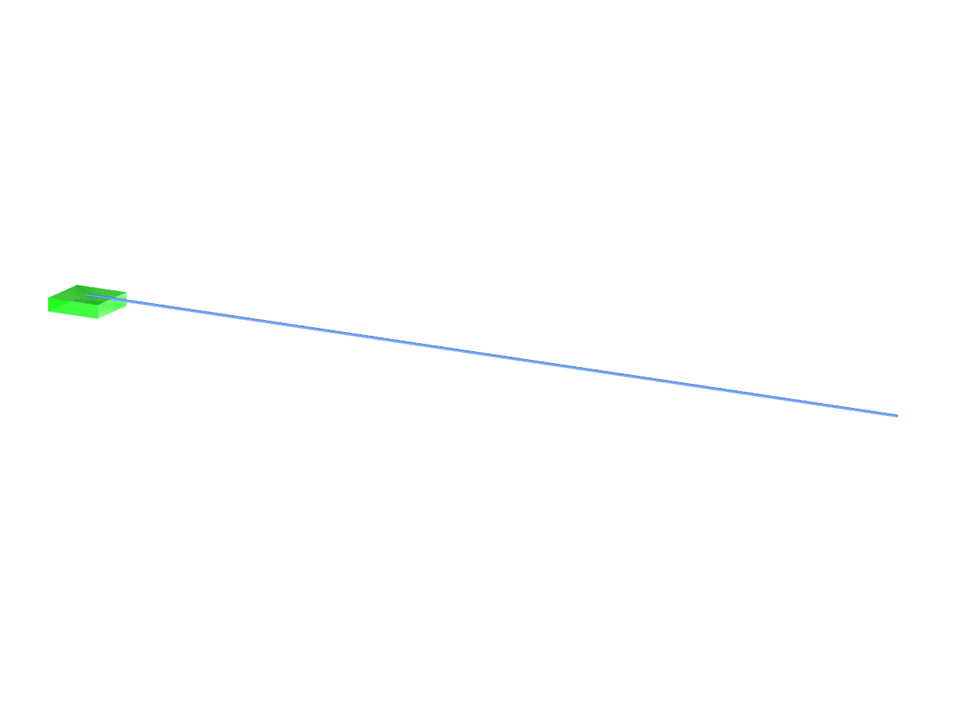

Esempio di verifica 0019 | 1 | Parete | Plastica ortotropa 2D | Tsai-Wu
Numero di nodi | 4 |
Numero di linee | 4 |
Numero di aste | 0 |
Numero di superfici | 1 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,000 t |
Dimensioni (metriche) | 2.000 x 0.000 x 0.005 m |
Dimensioni (imperiali) | 6.56 x 0 x 0.02 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
