Dipl.-Ing. (FH) Andreas Hörold
2021-10-14
Edificio in cemento armato
  • Descrizione
  • Recensioni (0)

Il modello di un edificio in calcestruzzo armato è stato sviluppato per l'uso con il software agli elementi finiti RFEM. Presentato al webinar gratuito "Nuove funzionalità in RFEM 6 e RSTAB 9" (13 ottobre 2021 e 15 ottobre 2021), fornisce una base pratica per la simulazione di strutture in calcestruzzo armato. Grazie a realistiche possibilità di analisi, è ideale per approfondire le competenze tecniche.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Edificio in cemento armato

Numero di nodi 72
Numero di linee 94
Numero di aste 28
Numero di superfici 18
Numero di solidi 0
Numero di casi di carico 5
Nr. di combinazioni di carico 1
Nr. di combinazioni di risultati 0
Peso totale 460,349 t
Dimensioni (metriche) 13,500 x 6,500 x 16,000 m
Dimensioni (imperiali) 44.29 x 21.33 x 52.49 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

Segnala questo modello 3D
Eventi
Video
Modelli da scaricare
Articoli tecnici della Knowledge Base
Modell eines Stahlbetonbalkens, der durch Kriechen und Schwinden beeinflusst wird
Questo articolo tecnico si occupa dell'analisi diretta della deformazione di una trave in cemento armato, tenendo conto degli effetti a lungo termine della viscosità e del ritiro. Una trave a campata singola viene utilizzata per spiegare il calcolo diretto secondo l'Eurocodice 2 (EN 1992-1-1, punto 7.4.3). Un'attenzione particolare è posta sull'irrigidimento a trazione, sul comportamento nello stato fessurato sulla base del coefficiente di distribuzione (parametro di danneggiamento) e sulla considerazione del comportamento di ritiro e viscosità.
Illustration of equivalent lateral force method for seismic analysis in structural engineering
Questo articolo fornisce una panoramica completa dei metodi essenziali di analisi sismica, spiegandone i principi e le applicazioni, nonché gli scenari in cui sono più efficaci
Progettazione di pareti strutturali con soluzioni software Dlubal
Questo articolo fornisce una guida passo dopo passo alla progettazione di pareti di taglio in RFEM 6.

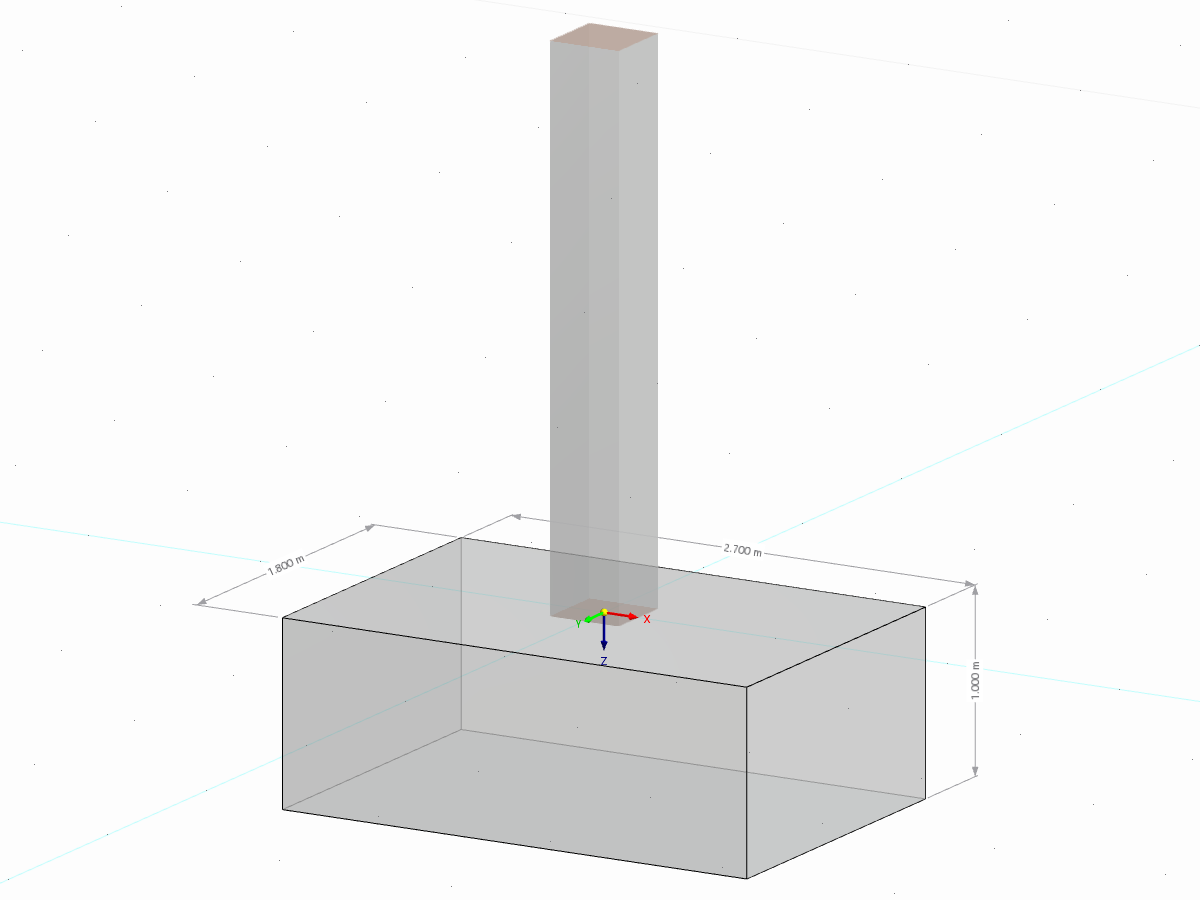

Colonna con piastra di fondazione
Questo articolo mostra come l'add-on Fondazioni in calcestruzzo in RFEM 6 facilita l'esecuzione delle verifiche geotecniche. Per la verifica di una fondazione secondo DIN EN 1997-1/NA, si considera un sistema strutturale costituito da una colonna di calcestruzzo con una piastra di fondazione. Vengono presentati e illustrati i progetti essenziali per la sicurezza contro la rottura del terreno, la resistenza allo scorrimento, il carico altamente eccentrico (limite del giunto aperto) e il carico altamente eccentrico.
Screenshot
Caratteristiche del prodotto
Caratteristica 002670 | Verifica a fatica secondo EN 1992-1-1, capitolo 6.8

Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.

Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:

  • Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
  • Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Caratteristica 002671 | Verifica sismica secondo EC 8 per aste in cemento armato

Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:

  • Configurazioni di calcolo sismico
  • Distinzione delle classi di duttilità DCL, DCM, DCH
  • Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
  • Verifica del valore limite per il coefficiente di comportamento
  • Verifica della capacità 'Colonna forte - trave debole'
  • Dettagli e regole particolari per la duttilità di curvatura
  • Dettagli e regole particolari per la duttilità locale

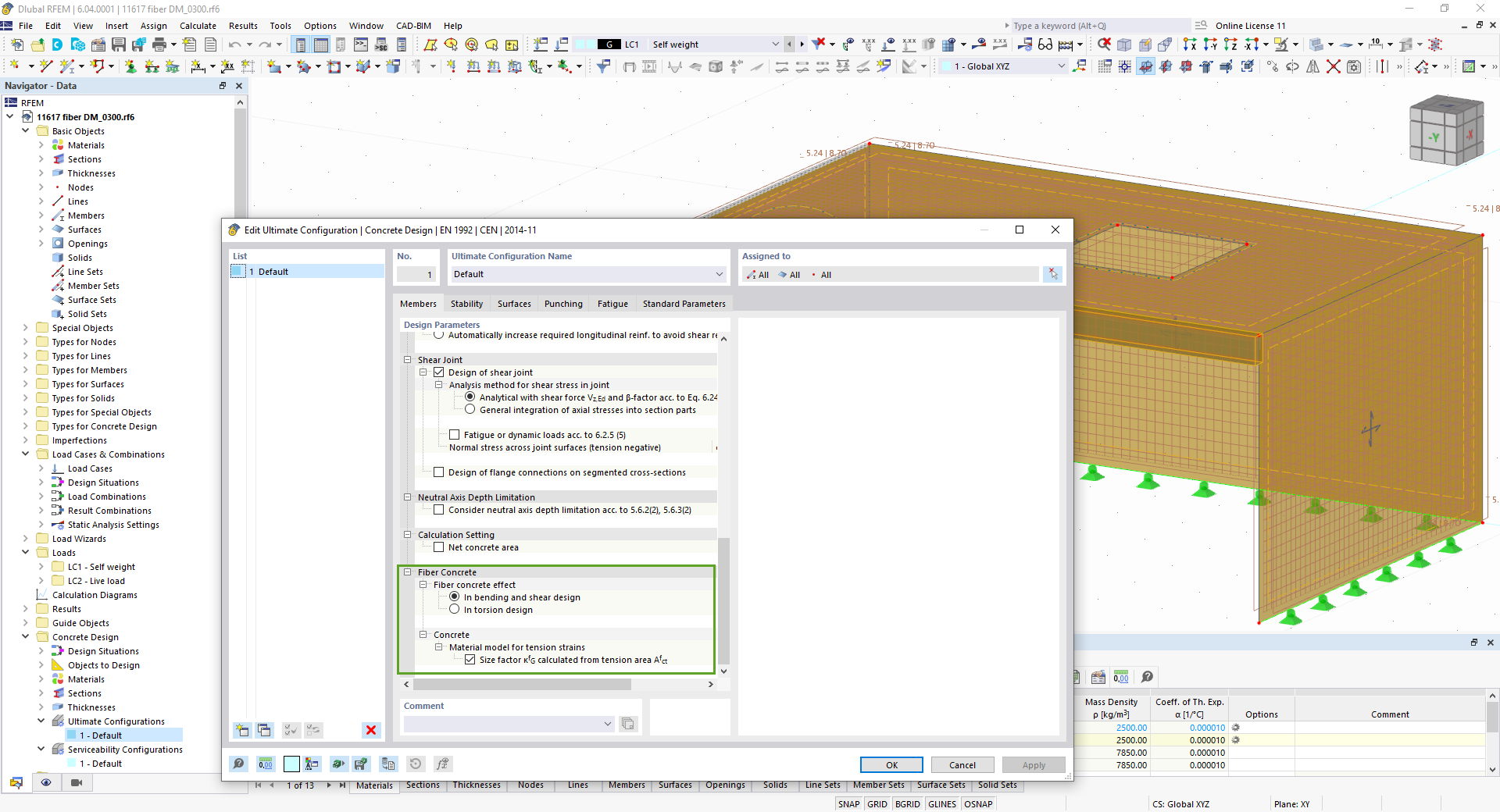

Caratteristica 002654 | Progettazione di calcestruzzo fibrorinforzato
