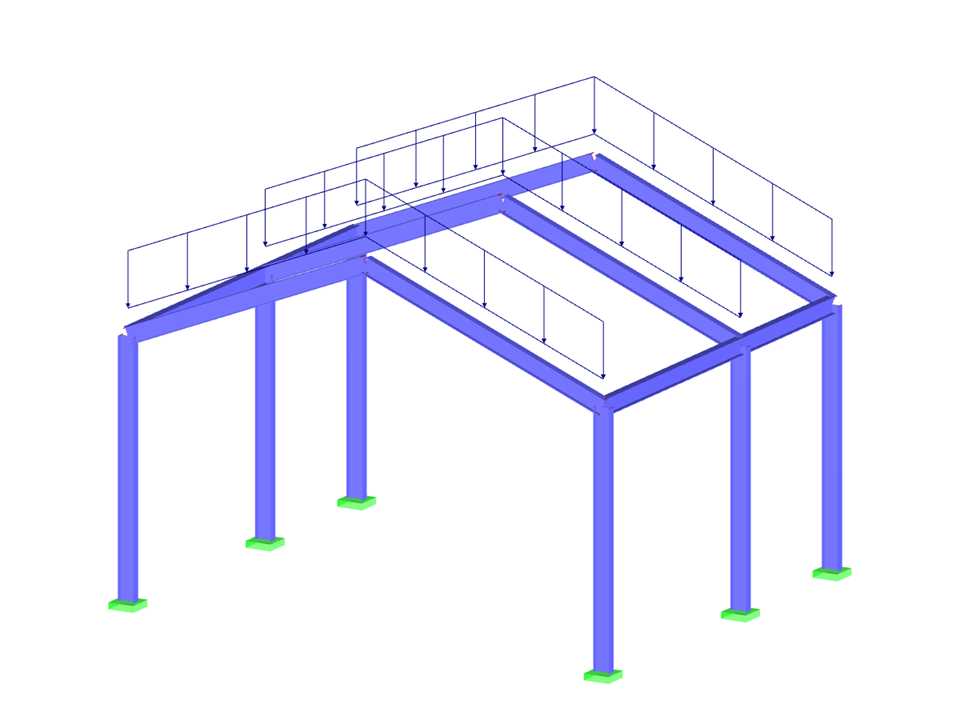

Questo modello è stato utilizzato per spiegare la funzione "Aggiungi casi di carico".
Strutture intelaiate in acciaio
Numero di nodi | 15 |
Numero di aste | 16 |
Numero di casi di carico | 5 |
Nr. di combinazioni di carico | 52 |
Nr. di combinazioni di risultati | 4 |
Peso totale | 1,061 t |
Dimensioni (metriche) | 6.500 x 5.500 x 4.462 m |
Dimensioni (imperiali) | 21.33 x 18.04 x 14.64 feet |
Versione del programma | 8.18.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
