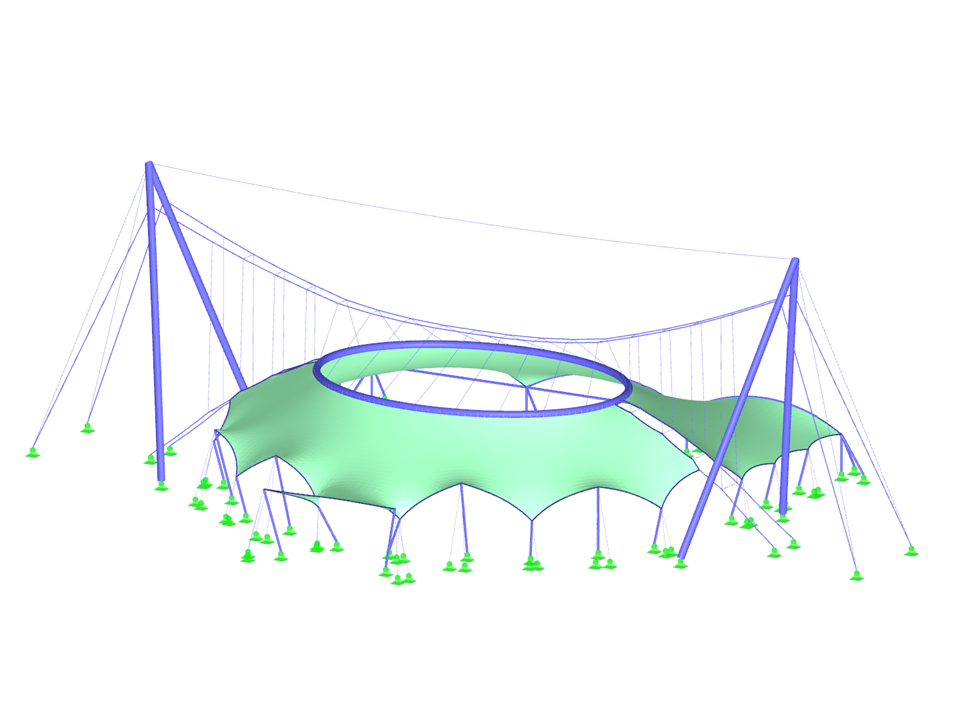

Copertura a membrana sospesa
Numero di nodi | 191 |
Numero di linee | 240 |
Numero di aste | 235 |
Numero di superfici | 6 |
Numero di casi di carico | 2 |
Peso totale | 51,813 t |
Dimensioni (metriche) | 74.455 x 48.499 x 24.624 m |
Dimensioni (imperiali) | 244.27 x 159.12 x 80.79 feet |
Versione del programma | 5.26.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
