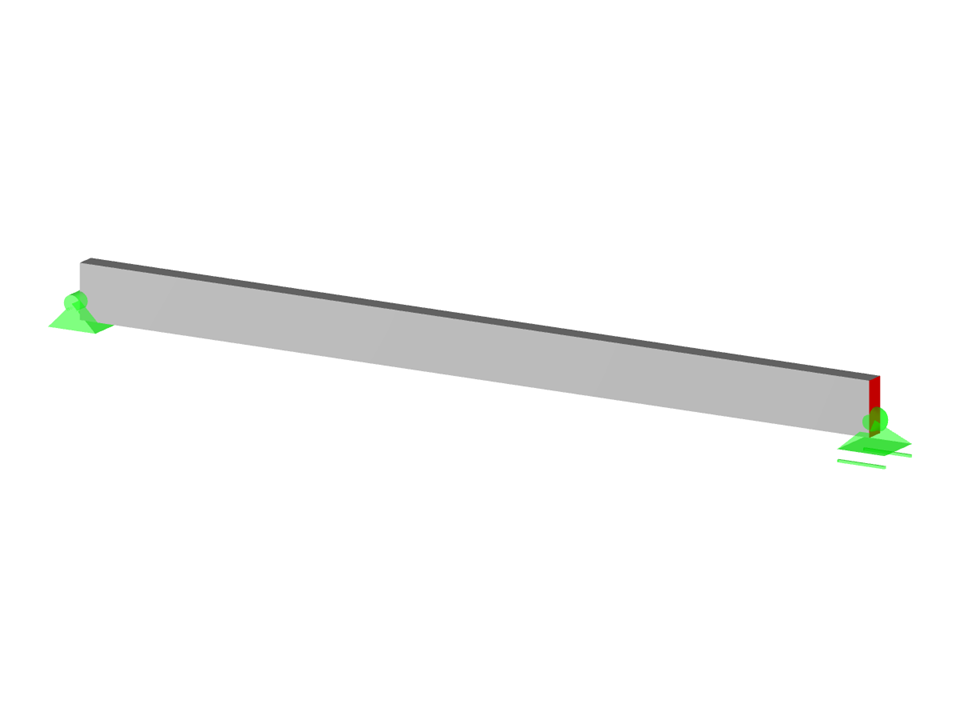

Trave isostatica
  • Descrizione
  • Recensioni (0)

Questo modello presenta una trave isostatica integrando la verifica del copriferro delle armature secondo EN 1992-1-1. Illustra come il software di calcolo RFEM tenga conto dei vari parametri derivanti dagli Eurocodici per proteggere l’armatura dalla corrosione. L'approccio sottolinea l'importanza delle classi di resistenza, strutturale ed esposizione nella valutazione delle armature in calcestruzzo. Uno strumento prezioso per comprendere i requisiti tecnici legati al copriferro.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Trave isostatica e copriferro

Numero di nodi 2
Numero di linee 1
Numero di aste 1
Numero di casi di carico 1
Peso totale 3,900 t
Dimensioni (metriche) 10.600 x 0.600 x 0.600 m
Dimensioni (imperiali) 34.78 x 1.97 x 1.97 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

Segnala questo modello 3D
Eventi
Video
Modelli da scaricare
Articoli tecnici della Knowledge Base

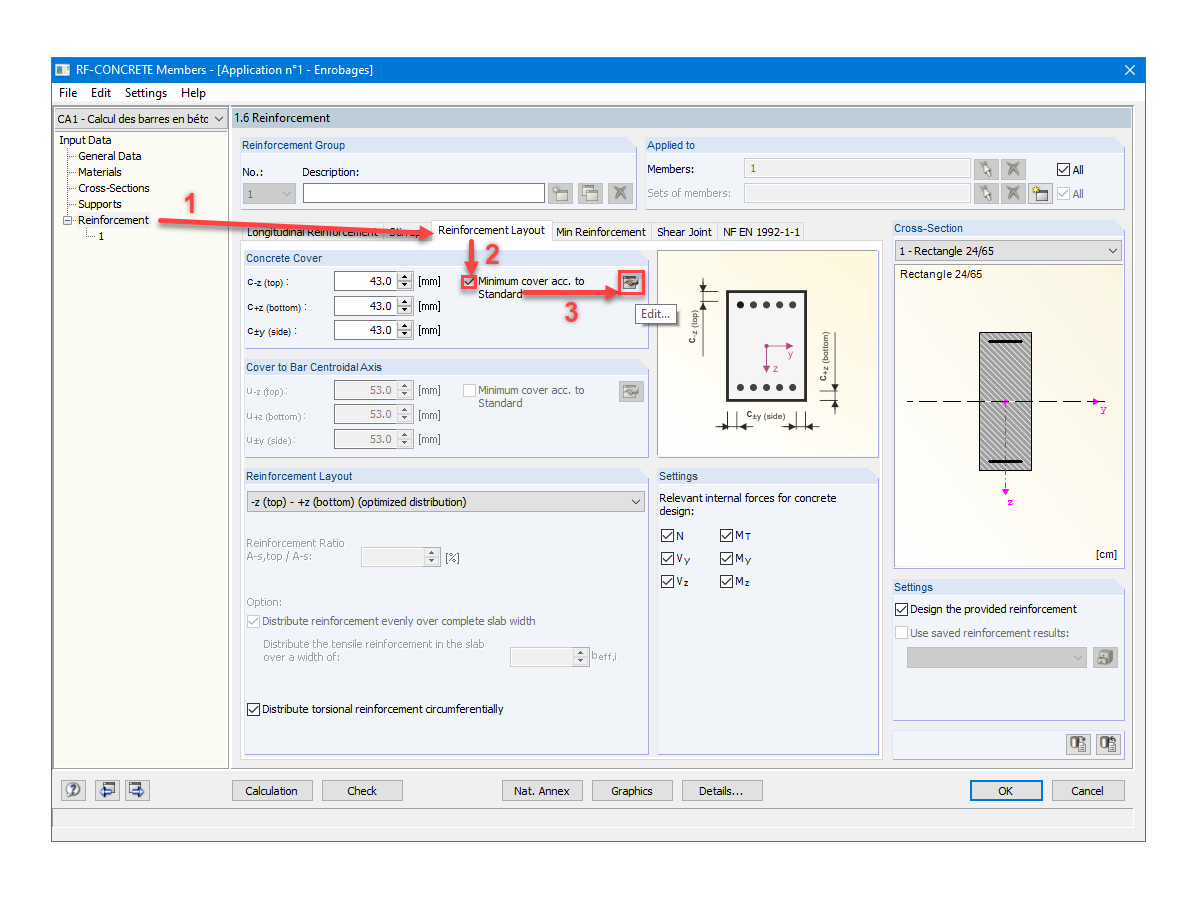

Copertura minima del calcestruzzo secondo la norma in RF-CONCRETE Members
