Ochrana výztuže proti korozi podle EN 1992-1-1, která se také označuje jako betonové krytí výztuže, zohledňuje mnoho parametrů stanovených v Eurokódech pro betonářskou výztuž. Na tomto modelu jsme ukázali, jak lze v programu RFEM pro statické výpočty navrhovat krytí výztuže.
Model použitý v

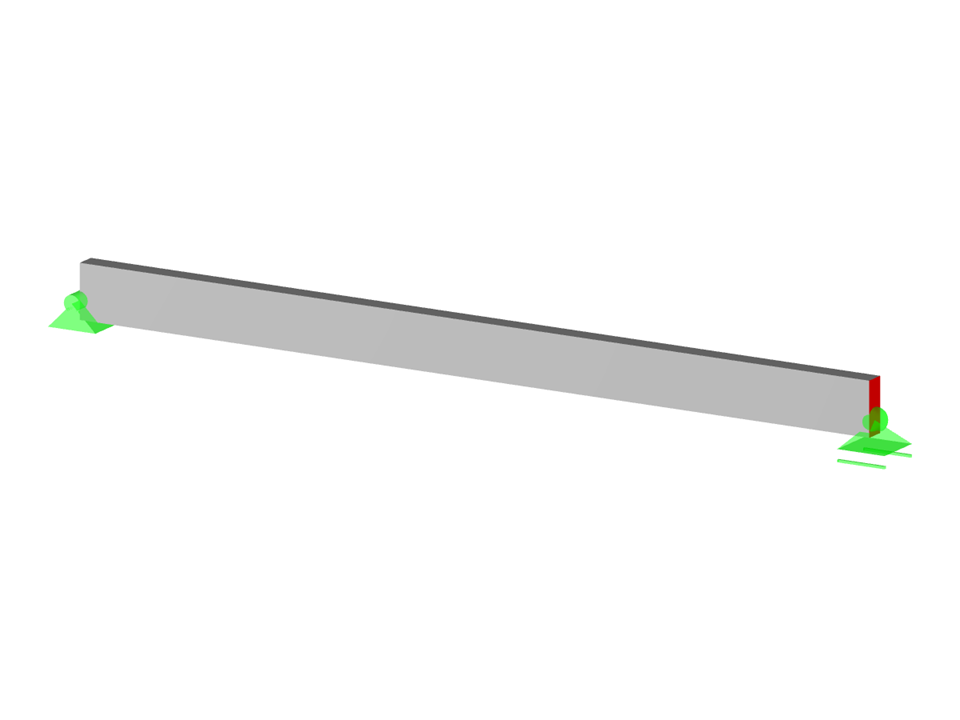

Staticky určitý nosník
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3,900 t |
| Rozměry (metrické) | 10,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 32.81 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
