Questo modello è stato utilizzato per spiegare la visualizzazione degli spessori delle superfici nel modello con colori diversi.
- Inserimento di elementi grafici esterni nella relazione di calcolo
- Trasferimento di schemi di relazione di calcolo e delle intestazioni della relazione
- Scala di colori degli spessori nel pannello
- Livello di trasparenza
- KB 000739 | Scala di colori degli spessori nel pannello
- KB 000790 | Esportazione di template e intestazioni della relazione di calcolo
- KB 000700 | Livello di trasparenza
- KB 000950 | Inserimento di grafici esterni in una relazione di calcolo

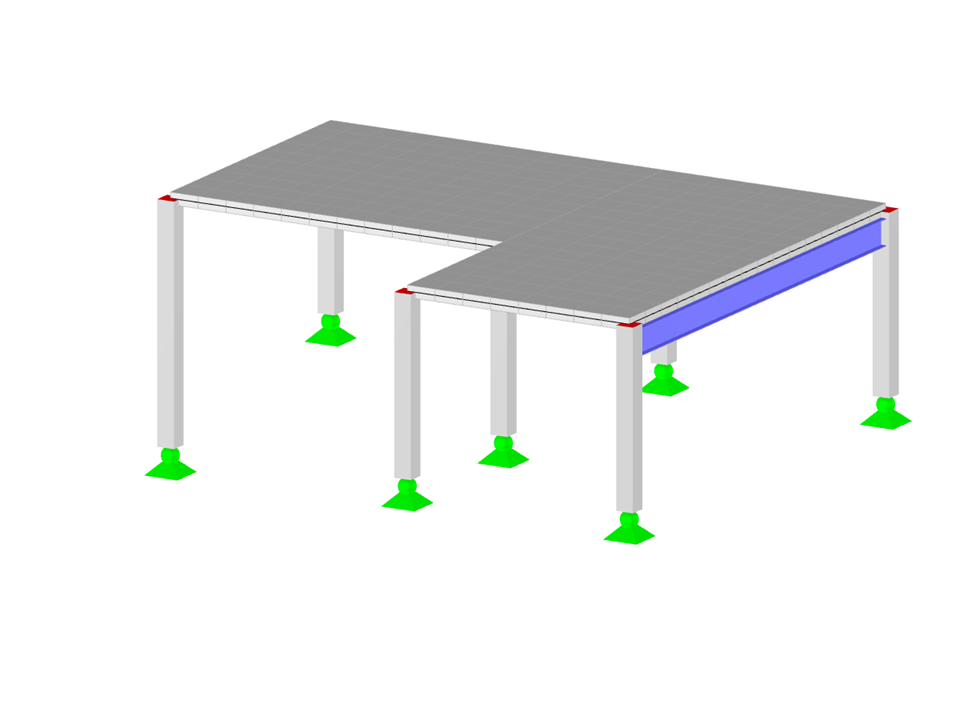

Struttura in calcestruzzo armato
Numero di nodi | 14 |
Numero di linee | 15 |
Numero di aste | 9 |
Numero di superfici | 2 |
Peso totale | 37,672 t |
Dimensioni (metriche) | 10.600 x 8.600 x 4.300 m |
Dimensioni (imperiali) | 34.78 x 28.22 x 14.11 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
