Questo modello è stato utilizzato per mostrare come preimpostare e assegnare commenti. Ciò può aiutare a migliorare la panoramica e la documentazione delle strutture, poiché i commenti appaiono nella relazione di calcolo e, ad esempio, determinati oggetti possono essere filtrati e visualizzati utilizzando la funzione "Seleziona speciale".
Modello utilizzato in

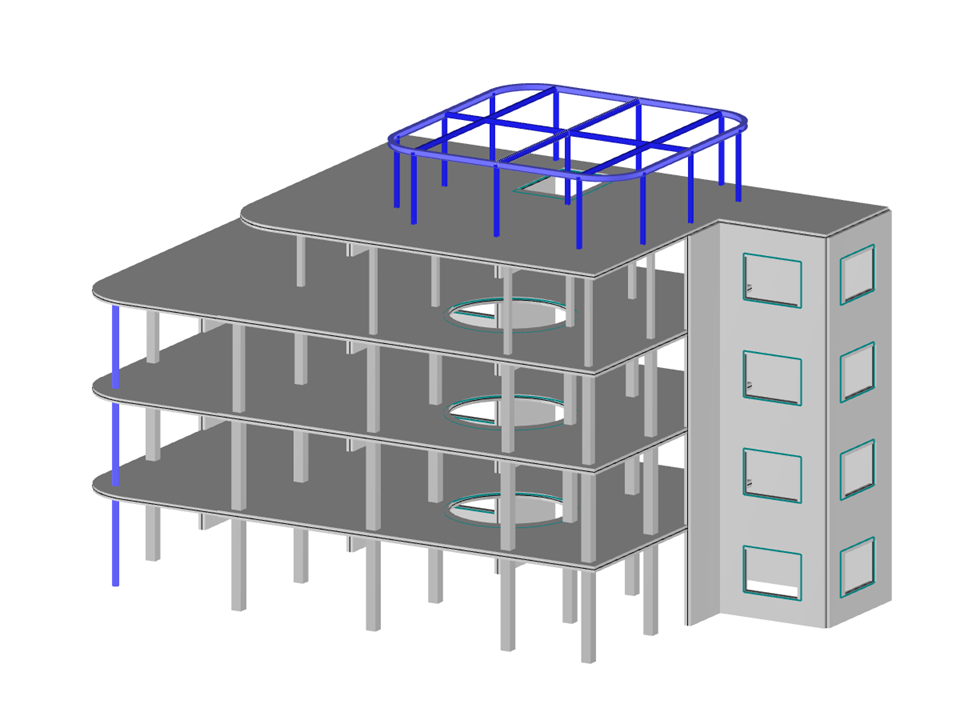

Edificio in cemento armato
| Numero di nodi | 246 |
| Numero di linee | 279 |
| Numero di aste | 76 |
| Numero di superfici | 46 |
| Peso totale | 721,442 t |
| Dimensioni (metriche) | 23.500 x 12.000 x 15.500 m |
| Dimensioni (imperiali) | 77.1 x 39.37 x 50.85 feet |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
2024-11-13
Corso di formazione online
Knowledge Base
Durata: 00:00:46 min
Durata: 02:50:31 min
Durata: 00:07:24 min
Durata: 02:48:58 min
Durata: 00:00:50 min
Durata: 00:02:09 min
È possibile assegnare commenti a ciascun elemento in RFEM e RSTAB (elemento della struttura, elemento di carico, ecc.). Ciò può aiutare a migliorare la panoramica e la documentazione delle strutture, poiché i commenti appaiono nella relazione di calcolo e, ad esempio, alcuni oggetti possono essere filtrati e visualizzati utilizzando la funzione "Seleziona speciale".
Nel nostro articolo descriveremo la procedura per la verifica allo stato limite di esercizio di una lastra per solaio di calcestruzzo fibrorinforzato con acciaio. Viene mostrato come eseguire le verifiche corrispondenti per lo stato limite di esercizio mediante i risultati FEM determinati iterativamente.
Il cemento armato in fibra di acciaio è oggi utilizzato principalmente per pavimenti industriali o pavimenti di hall, per lastre di fondazione con basse sollecitazioni, pareti e pavimenti del seminterrato. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. Questo articolo descrive il calcolo non lineare di una piastra di fondazione in cemento armato in fibra di acciaio allo stato limite ultimo con il software FEM RFEM.
.png?mw=512&hash=a10378c04c65f067eaa4529bef5622a5ca3973cb)
Il cemento armato in fibra di acciaio è oggi utilizzato principalmente per pavimenti industriali o pavimenti di hall, per lastre di fondazione con basse sollecitazioni, pareti e pavimenti del seminterrato. Dalla pubblicazione nel 2010 della prima linea guida sul calcestruzzo armato con fibre di acciaio da parte del Comitato tedesco per il calcestruzzo armato (DAfStb), un ingegnere strutturista può utilizzare le norme per la progettazione del materiale composito di calcestruzzo fibrorinforzato in acciaio, che fa l'uso di calcestruzzo fibrorinforzato sempre più popolare nelle costruzioni. Questo articolo spiega i singoli parametri del materiale del calcestruzzo armato con fibre di acciaio e come gestire questi parametri del materiale nel programma FEM RFEM.
Nell'add-on Verifica calcestruzzo per RFEM 6, è possibile eseguire la verifica contro l'incendio di pareti e solai in cemento armato secondo il metodo della tabella semplificata (EN 1992-1-2, Capitolo 5.4.2 e Tabella 5.8 e 5.9).
Nell'add-on Verifica calcestruzzo, è possibile definire un'armatura a taglio-punzonamento orientata verticalmente. Questo viene quindi preso in considerazione nella verifica a taglio-punzonamento.
Hai sezioni di pilastri definite dall'utente e spigoli di pareti e hai bisogno della verifica a taglio-punzonamento?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Come posso visualizzare alcuni risultati di tutti i casi di carico nella relazione di calcolo, ma solo altri risultati dei casi di carico selezionati?
Dove posso trovare l'impostazione per specificare il componente strutturale inserito come "muro" o "soletta"?
È possibile definire valori definiti dall'utente per la considerazione dei risultati della tensione del solido?
Posso ottimizzare rapidamente tutte le sezioni trasversali del mio modello utilizzando le forze interne?
In connessione con il calcolo analitico SLS, ottengo valori inverosimilmente grandi per la larghezza della fessura e la deformazione nei moduli aggiuntivi RF‑CONCRETE. Qual è la causa e come posso risolvere il problema?
È possibile esportare i risultati da RF‑CONCRETE Surfaces in Excel? Ad esempio, avrei bisogno della tensione dell'acciaio del progetto allo stato limite di esercizio.
