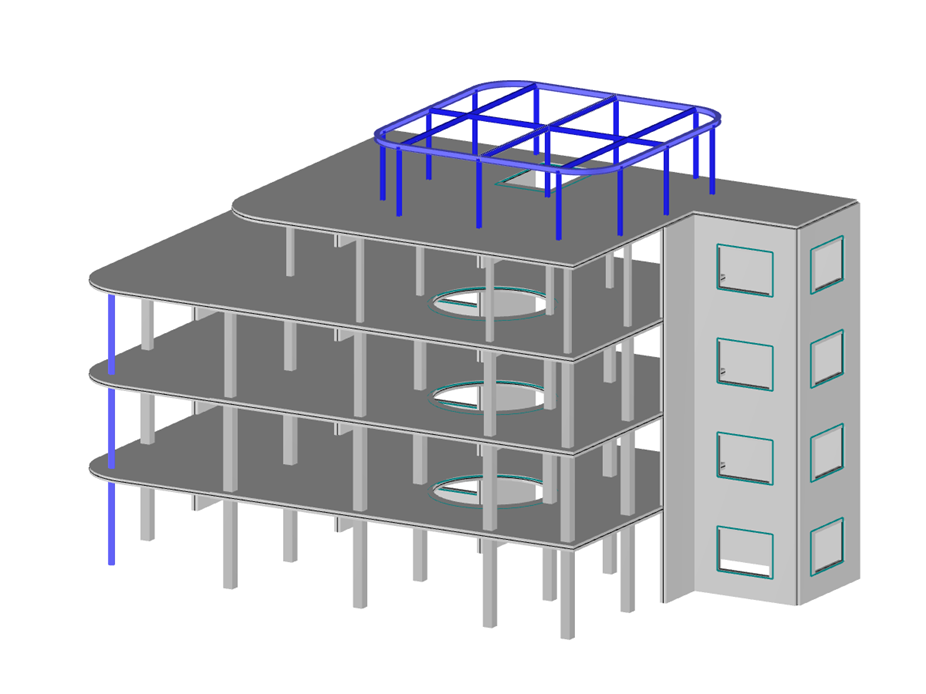

Pomocí tohoto modelu bylo předvedeno, jak lze přednastavit a přiřadit komentáře. To může přispět k lepší přehlednosti a dokumentaci modelů, neboť tyto komentáře se zobrazí v tiskovém protokolu a také se podle nich mohou určité objekty pomocí funkce „Speciální výběr“ filtrovat a zobrazit.
Model použitý v
Železobetonová budova
| Počet uzlů | 246 |
| Počet linií | 279 |
| Počet prutů | 76 |
| Počet ploch | 46 |
| Celková hmotnost | 721,442 t |
| Rozměry (metrické) | 23,500 x 12,000 x 15,500 m |
| Rozměry (imperiální) | 77.1 x 39.37 x 50.85 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
