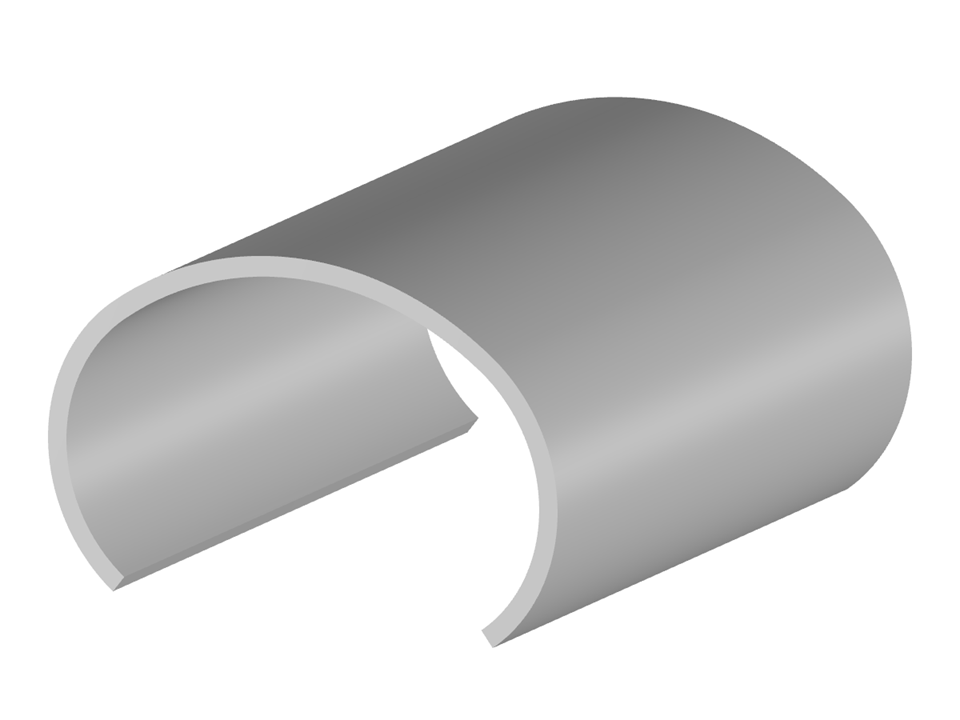

Struttura a guscio
| Numero di nodi | 14 |
| Numero di linee | 8 |
| Numero di superfici | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 117,810 t |
| Dimensioni (metriche) | 12.154 x 14.175 x 9.175 m |
| Dimensioni (imperiali) | 39.88 x 46.51 x 30.1 feet |
| Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
