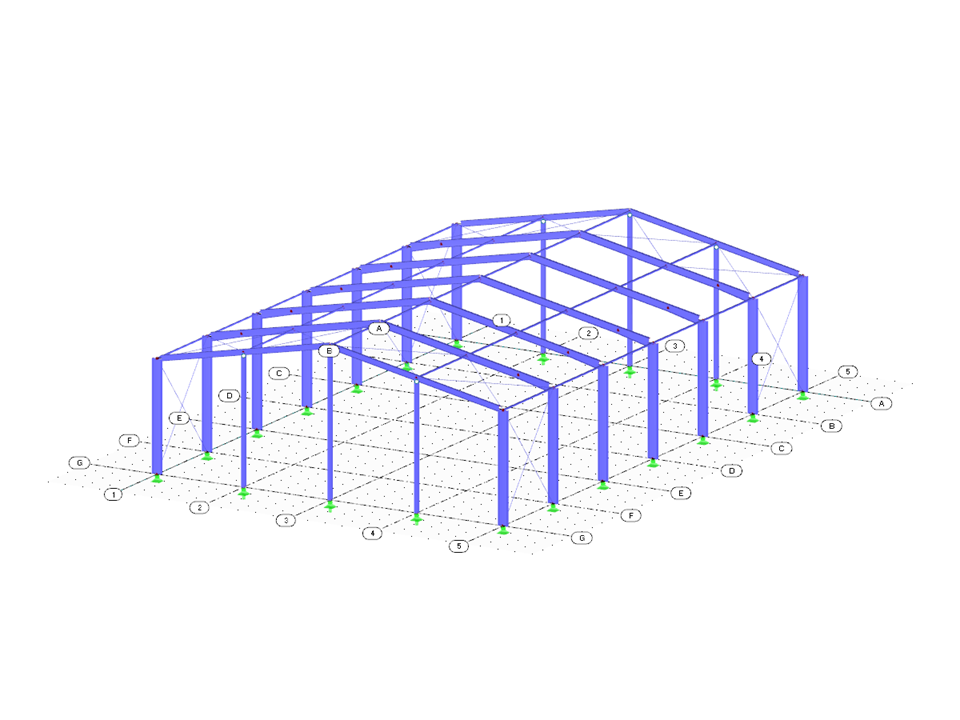

Questo modello è stato utilizzato per mostrare l'adeguamento delle linee guida. La lunghezza delle linee guida corrisponde alle dimensioni della griglia impostata e può essere adattata impostando la griglia.
Modello utilizzato in
Capannone in acciaio con linee guida
| Numero di nodi | 65 |
| Numero di linee | 112 |
| Numero di aste | 112 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 19,387 t |
| Dimensioni (metriche) | 20.000 x 8.000 x 30.000 m |
| Dimensioni (imperiali) | 65.62 x 26.25 x 98.43 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
