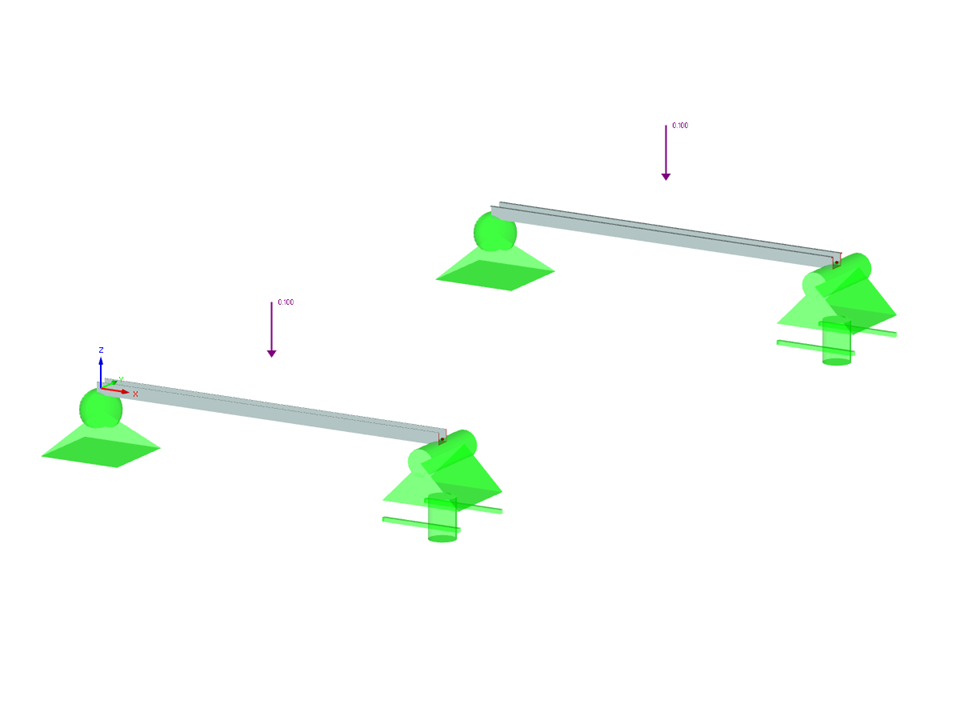

Verifica che una trave di diverse sezioni trasversali in lega 6061-T6 sia adeguata per il carico richiesto, secondo il Manuale di verifica dell'alluminio 2020.
Esempio di verifica 001012 | 6
Numero di nodi | 4 |
Numero di linee | 2 |
Numero di aste | 2 |
Numero di casi di carico | 1 |
Peso totale | 0,005 t |
Dimensioni (metriche) | 2.169 x 3.693 x 0.645 m |
Dimensioni (imperiali) | 7.12 x 12.12 x 2.12 feet |
Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
