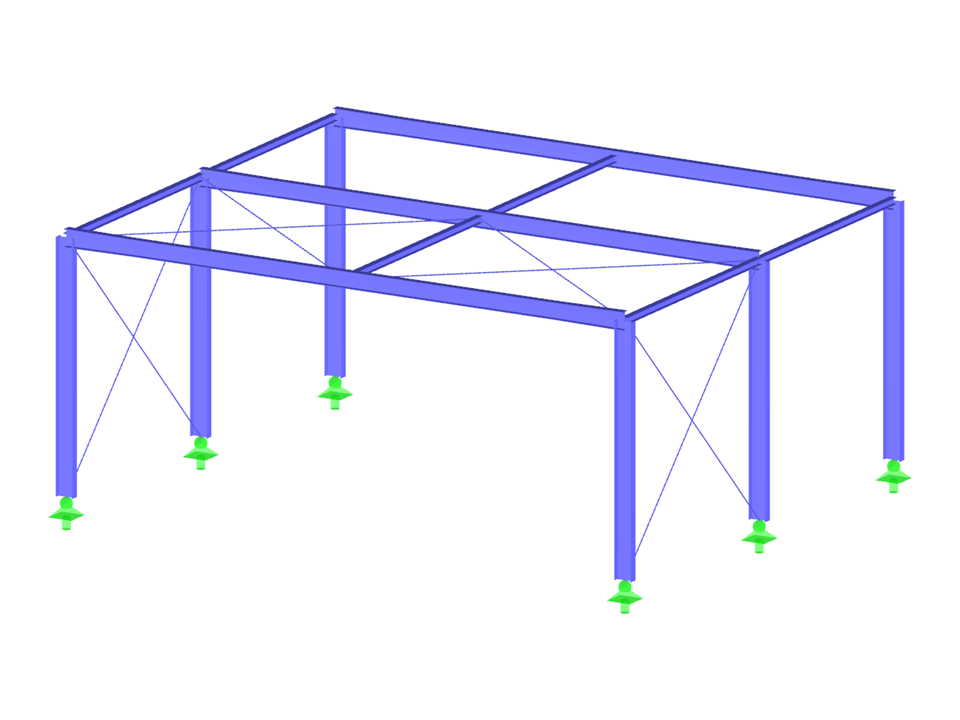

Piattaforma 3D in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 21 |
| Numero di aste | 32 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 2 |
| Peso totale | 4,467 t |
| Dimensioni (metriche) | 12.500 x 10.500 x 5.250 m |
| Dimensioni (imperiali) | 41.01 x 34.45 x 17.22 feet |
| Versione del programma | 8.02.00 |
