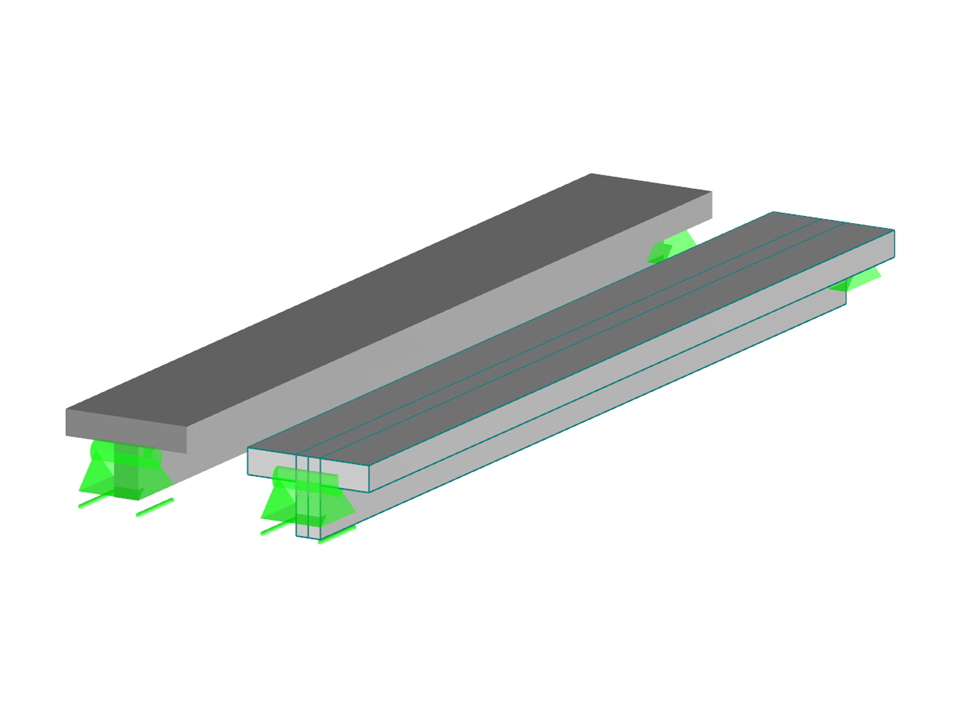

Trave da solaio
| Numero di nodi | 12 |
| Numero di linee | 13 |
| Numero di aste | 1 |
| Numero di superfici | 3 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 8 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 10,500 t |
| Dimensioni (metriche) | 2.000 x 0.000 x 7.500 m |
| Dimensioni (imperiali) | 6.56 x 0 x 24.61 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
