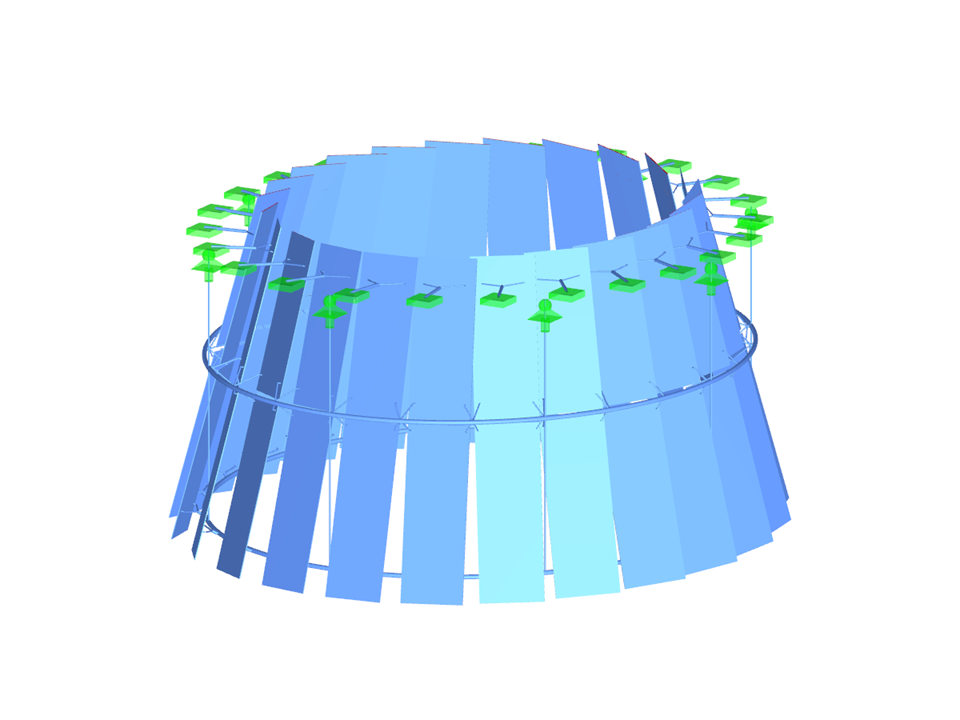

Quattro diversi lampadari a sospensione in vetro sono i punti focali del centro commerciale rinnovato di recente a Keystone, Indianapolis, USA.
Ogni lampadario è costituito da lastre di vetro sospese che sono fissate con dei braccetti a mensole su degli anelli in acciaio inox.
STUTZKI Engineering, Inc.
Milwaukee, Wisconsin, USA
www.stutzkiengineering.com
3D-Modell der Tragkonstruktion des Glas-Leuchters in RSTAB (© STUTZKI Engineering)
Ogni lampadario è costituito da lastre di vetro sospese che sono fissate con dei braccetti a mensole su degli anelli in acciaio inox.
STUTZKI Engineering, Inc.
Milwaukee, Wisconsin, USA
www.stutzkiengineering.com
3D-Modell der Tragkonstruktion des Glas-Leuchters in RSTAB (© STUTZKI Engineering)
Lampadario in vetro struttura portante
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 1136 |
| Numero di aste | 1264 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 17 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 9,745 t |
| Dimensioni (metriche) | 10.939 x 12.150 x 6.264 m |
| Dimensioni (imperiali) | 35.89 x 39.86 x 20.55 feet |
| Versione del programma | 8.06.11 |
